Οριζόντια λουρίδα χαλκού εργοστασίων εγκαταστάσεων που κατασκευάζει τη μηχανή συνεχών ρίψεων
Περιγραφή προϊόντων:
Η οριζόντια λουρίδα χαλκού εργοστασίων εγκαταστάσεων που κατασκευάζει τη μηχανή συνεχών ρίψεων χρησιμοποιείται κυρίως για το φραγμό ορείχαλκου/χαλκού, ορείχαλκος/κατασκευή σωλήνων χαλκού. Τα υλικά μπορούν να είναι καθαροί ορείχαλκος/χαλκός, να απορρίψουν τον ορείχαλκο/το χαλκό και άλλα υλικά ορείχαλκου/χαλκού.
Κύρια αποτελούμενα μέρη:
1.Induction φούρνος
2. Μηχανή έλξης
3. Αυτόματη τέμνουσα μηχανή
4. μηχανή αποφλοίωσης (μηχανή αποφλοίωσης)
5. Ηλεκτρικό σύστημα ελέγχου
6.Water σύστημα ψύξης
7. Εξοπλισμός αφαίρεσης σκόνης.
Οριζόντια λουρίδα χαλκού εργοστασίων εγκαταστάσεων που κατασκευάζει τη μηχανή συνεχών ρίψεων
Κύριες τεχνικές παράμετροι:
1. Ταχύτητα ρίψης: 1~30ton/day
2. Μέγεθος λουρίδων: 150mm~650mm (πλάτος)
10mm~30mm (πάχος)
3. Μέρος φούρνων:
Οριζόντια λουρίδα χαλκού εργοστασίων εγκαταστάσεων που κατασκευάζει τη μηχανή συνεχών ρίψεων
Πρότυπο |
Τήξη ποσοστό |
Μίνι. ικανότητα τήξης | Δύναμη | Εκτιμημένη τάση | Εκτιμημένος freq. | Φάση | Θερμοκρασία λειτουργίας | Κατανάλωση ισχύος (της τήξης) | Πίεση νερού ψύξης | |
Τήξη | Εκμετάλλευση | |||||||||
T/h | Τ | KW | KW | Β | Hz | οΓ | Kw.h/T | MPA | ||
Gyt-200 | 0,2 | 0,15 | 60 | 30 |
380V/50Hz, ή όπως απαιτείται |
3 | 1250 | 300 | 0.2-0.4 | |
Gyt-300 | 0,3 | 0,2 | 90 | 45 | 280 | |||||
Gyt-500 | 0,5 | 0,3 | 120 | 55 | 260 | |||||
Gyt-750 | 0,75 | 0,5 | 180 | 70 | 260 | |||||
Gyt-1000 | 1 | 0,55 | 240 | 70 | 260 | |||||
Gyt-1500 | 1.5 | 0,6 | 360 | 95 | 240 | |||||
Gyt-2000 | 2 | 0,7 | 480 | 120 | 240 | |||||
Gyt-3000 | 3 | 0,85 | 720 | 160 | 230 |
Οριζόντια λουρίδα χαλκού εργοστασίων εγκαταστάσεων που κατασκευάζει τη μηχανή συνεχών ρίψεων
Το διάγραμμα διαδικασίας:
1.PROCESS

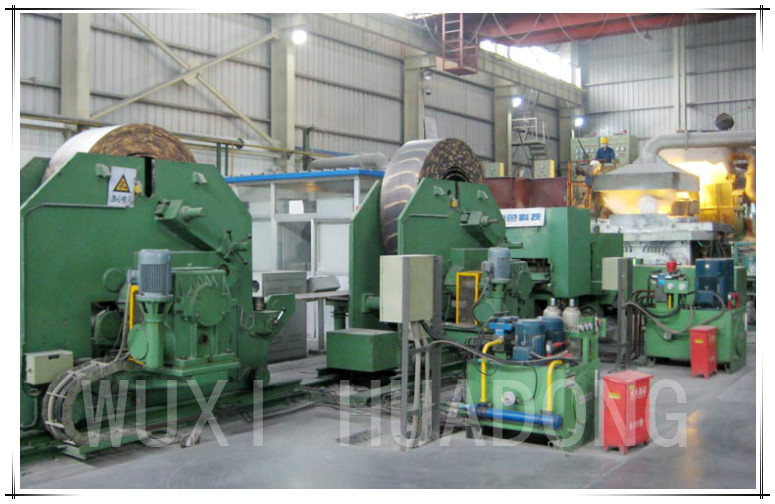

Κύριοι εξοπλισμοί της γραμμής παραγωγής
λειώνοντας φούρνος, που κρατά το φούρνο, φόρμα, αντιστρέψιμη πετώντας μηχανή μικροϋπολογιστής-ταξιδιού, συγχρονίζοντας τις κουρεύοντας μηχανές * 2, που τυλίγουν machines* 3, την υδραυλική μονάδα, τη δροσίζοντας μονάδα, και την ηλεκτρομηχανική μονάδα ελέγχου κ.λπ.
* 1,1 για τη ρίψη του καθαρού μετάλλου ή των ειδικών απαιτήσεων, κάτω από την επιφάνεια φούρνος συνδυασμού οσμηρός-κρατήματος κανάλι-τύπων ή ελέγξιμος φούρνος συνδυασμού οσμηρός-κρατήματος κανάλι-τύπων μπορούν να υιοθετηθούν
* 1,2 για την παραγωγή των στρογγυλός-διαμορφωμένων, σωληνοειδής-διαμορφωμένων και ειδικός-διαμορφωμένων καταλυμάτων, περικοπή--μήκος που συγχρονίζει την πριονίζοντας μηχανή μπορούν να υιοθετηθούν
* 1,3 για την παραγωγή των στρογγυλός-διαμορφωμένων, σωληνοειδής-διαμορφωμένων και ειδικός-διαμορφωμένων καταλυμάτων, η υλική πλατφόρμα αποθεμάτων για τη λήψη και την αποθήκευση των καταλυμάτων μπορούν να υιοθετηθούν.
2.MAJOR ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ
1.1 | Ταχύτητα ρίψης: | |
Ταχύτητα έλξης | 0-64 mm/s (Stepless διευθετήσιμο) | |
Ταχύτητα Backstepping | 0-64 mm/s (Stepless διευθετήσιμο) | |
Βέλτιστη ταχύτητα γραμμών λουρίδων | 90-120mm/min | |
1.2 | Δύναμη εξοπλισμού: | |
Φούρνος συνδυασμού: Οσμηρός Εκμετάλλευση |
500Kw 200Kw |
|
Μηχανή έλξης | 7.5Kw | |
Υδραυλική πίεση κουράς | 80T | |
1.3 | Πάχος κουράς | 20mm (ανώτατος) |

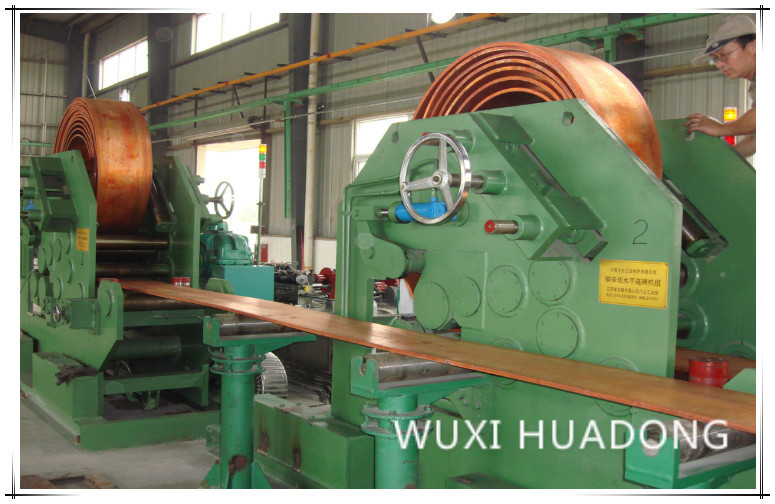

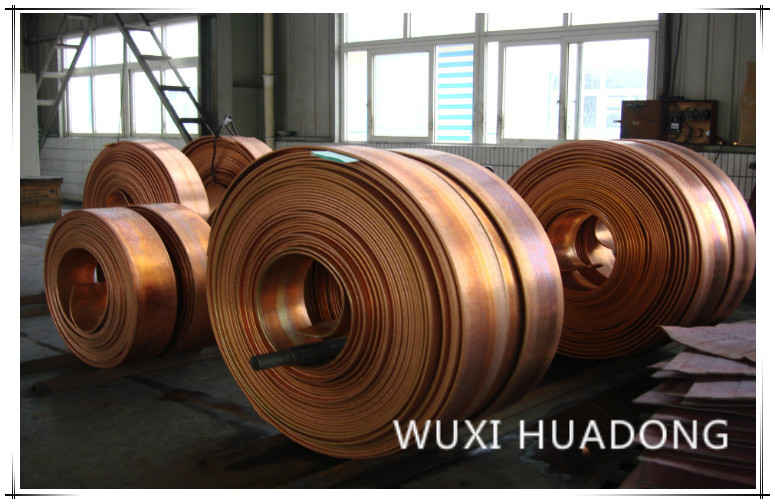

1.4 | Κουλούριασμα των παραμέτρων μηχανών | |
Κουλούριασμα του βάρους |
6000Kg
|
|
Εσωτερική διάμετρος της σπείρας |
Φ500-800mm
|
|
Διάμετρος σπειρών | 1600mm | |
1.5 | Αξία θορύβου μηχανών | Λιγότερο από 85 DB |
1.6 | Ύψος της γραμμής λειτουργίας μηχανών | +1000mm |
1.7 | Κατεύθυνση κίνησης μηχανών | Σωστή κίνηση |
1.8 | Ικανότητα παραγωγής | |
2 σκέλη: 750-1200Kg/h | πλάτος: πάχος 470mm: 25mm | |
Δύναμη μηχανών συνελεύσεων εξοπλισμού | 700Kw |
3. ΚΥΡΙΕΣ ΠΑΡΑΜΕΤΡΟΙ ΔΙΑΔΙΚΑΣΙΑΣ
1 | Παραγωγή | 750-1200Kg/h |
2 | Ρυθμίζοντας σειρά θερμοκρασίας | ≤1300℃ |
3 | Ακρίβεια ελέγχου θερμοκρασίας του φούρνου θερμικής μόνωσης | ±5℃ |
4 | Κάθετη και οριζόντια ανοχή |
Οριζόντιος: + 0.10mm Κατακόρυφος: ±0.20mm |
5 | Σειρά ρύθμισης ώθησης και τραβήγματος |
Ώθηση: 0-64mm/s ±0.1mm (electrodeless) Τράβηγμα: 0-64mm/s ±0.1mm (electrodeless) |
6 | Καμπύλη δρεπανιών | 1.5mm/m |
7 | Σειρά ρύθμισης Dragger |
Έλξη: 0-64mm/s ±0.1mm (electrodeless) Backsteppingl: 0-64mm/s ±0.1mm (electrodeless) |
8 | Μέγιστη ταχύτητα γραμμών έλξης | 120mm/min |
9 | Κουλούριασμα της σειράς ρύθμισης |
Εσωτερική διάμετρος της σπείρας Φ500-Φ800mm Εξωτερική διάμετρος της σπείρας Φ1600mm |
10 | Μέγιστο που κουλουριάζει την ταχύτητα |
250mm/min
|
11 | Ελαστική σειρά ρύθμισης | 0.95-0.75 |
12 | Dgree πύργων | ≤40m |
13 | Κατανάλωση ισχύος μονάδων | 430kWh/t |
4. ΚΑΤΑΛΟΓΟΣ ΜΕΡΩΝ ΕΞΟΠΛΙΣΜΟΥ
Αριθ. | Όνομα και προδιαγραφή εξοπλισμού. | Μονάδα | Ποσότητα |
1 | Μέρη μηχανών | ||
1.1 | Τήξη και κράτημα του συνδυασμένου φούρνου | σύνολο | 1 |

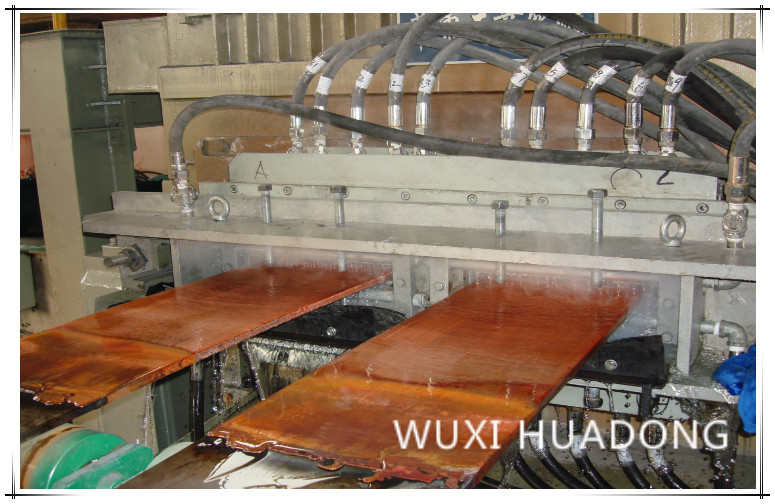

1.2 | Φόρμα | σύνολο | 2 |
1.3 | Dragger | σύνολο | 1 |
1.4 | Υδραυλικός κόπτης | σύνολο | 1 |
1.5 | Κουλούριασμα της μηχανής | σύνολο | 2 |
2 | Υδραυλικό σύστημα | ||
2.1 | Συνδυασμένος φούρνος που ο υδραυλικός σταθμός | σύνολο | 1 |
2.2 | Υδραυλικός σταθμός υδραυλικών κοπτών | σύνολο | 1 |
2.3 | Dragger και κουλούριασμα του υδραυλικού σταθμού μηχανών | σύνολο | 1 |
3 | Ηλεκτρικό σύστημα ελέγχου | ||
3.1 | Ηλεκτρικό σύστημα ελέγχου φούρνων συχνότητας ισχύος | Σύνολο | 2 |
3.2 | Αυτόματο σύστημα ελέγχου | σύνολο | 1 |
4 | Τεχνική τεκμηρίωση με τον εξοπλισμό | σύνολο | 2 |
4.1 | Διάγραμμα εγκαταστάσεων εξοπλισμού | αρχείο | 1 |
4.2 | Προδιαγραφή εξοπλισμού | αρχείο | 1 |
4.3 | Διάγραμμα αρχής του ηλεκτρικού συστήματος ελέγχου | αρχείο | 1 |
4.4 | Σχεδιάγραμμα γραφείων ελέγχου | αρχείο | 1 |
4.5 | Προδιαγραφή προϊόντων για τον κύριο ηλεκτρικό εξοπλισμό | αρχείο | 1 |
4.6 | Διάγραμμα υδραυλικών συστημάτων | αρχείο | 1 |
4.7 | Πρόγραμμα PLC | αρχείο | 1 |
5. ΥΠΗΡΕΣΙΑ ΜΕΤΑΠΩΛΗΣΕΩΝ
1. Το κύριο σώμα του εξοπλισμού θα έχει ένα έτος ελεύθερης εξουσιοδότησης, και τα ειδικά συστατικά θα συζητηθούν χωριστά
2. Κατά τη διάρκεια της περιόδου δοκιμαστικός-παραγωγής (μέσα σε 3 μήνες μετά από τον εξοπλισμό η ανάθεση είναι τελειωμένη), η επιχείρησή μας θα αποστείλει έναν επαγγελματικό τεχνικό για την υπηρεσία συνέχειας
Εντός της περιόδου εξουσιοδότησης, εάν το ελάττωμα εμφανιστεί λόγω του ποιοτικού προβλήματος, η επιχείρησή μας θα αποστείλει το προσωπικό στην περιοχή για να λύσει το πρόβλημα μέσα σε 72 ώρες μετά από να λάβει την ειδοποίηση
Αφότου λήγεται η περίοδος εξουσιοδότησης του εξοπλισμού, η επιχείρησή μας θα προσφέρει τις αποτελεσματικές λύσεις μέσα σε 24 ώρες μετά από να λάβει την ειδοποίηση, και θα αποστείλει το προσωπικό για τις εργασίες συντήρησης εάν ο χρήστης αποτύχει να λύσει το πρόβλημα, χρεώνοντας μόνο τις δαπάνες δαπανών.
Για την ετήσια εξέταση του εξοπλισμού, η επιχείρησή μας θα αποστείλει τον επαγγελματικό τεχνικό για να ενώσει τους χρήστες στη διατύπωση του σχεδίου ανακύκλωσης, δωρεάν
Εντός της περιόδου εξουσιοδότησης, η επιχείρησή μας μπορεί να αποστείλει τον επαγγελματικό τεχνικό στην περιοχή για να ελέγξει τον όρο λειτουργίας του εξοπλισμού και να παρέχει την υπηρεσία τομέων.
Αφότου λήγει η περίοδος εξουσιοδότησης εξοπλισμού, μια επιστροφής επίσκεψη μπορεί να γίνει στην πρόσκληση μιά φορά ανά εξάμηνο.
3. Εάν η επιχείρησή μας να έχε τα σημεία καινοτομίας και βελτίωσης ή τις εποικοδομητικές προτάσεις για τους παρόμοιους εξοπλισμούς, θα ενημερώσουμε το χρήστη εγκαίρως.
