Ορθογώνια κόκκινη αυτόματη υψηλή αποδοτικότητα μηχανών συνεχών ρίψεων χαλκού κάθετη
1SET
MOQ
negotiation
τιμή
Rectangular Red Copper Vertical Continuous Casting Machine Automatic High Efficiency
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Jingjie
Πιστοποίηση: ISO/CE
Αριθμό μοντέλου: GVT
Υψηλό φως:

κάθετος τροχίσκος άνθισης

,

ccm μηχανή

Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Συσκευασμένος σε ξύλινη περίπτωση για την εξωτερική συσκευασία
Χρόνος παράδοσης: 30 οι εργάσιμες ημέρες μετά από έλαβαν την πληρωμή σας
Όροι πληρωμής: / T T ή L / C
Δυνατότητα προσφοράς: 10Sets ανά Μήνα
Προδιαγραφές
Τύπος εξοπλισμού: Κατακόρυφος
Τρόπος παραγωγής: Ημισυνεχής
Προϊόν Υλικό: Κόκκινος χαλκός, ορείχαλκος, χαλκός
Πάχος προϊόντων: (80-300) χιλ.
Πλάτος προϊόντων: (420--1200) χιλ.
Παραγωγή παραγωγής: 5tons
Περιγραφή προϊόντων

Ορθογώνια κόκκινη αυτόματη υψηλή αποδοτικότητα μηχανών συνεχών ρίψεων χαλκού κάθετη





Ⅰ. Προδιαγραφές:

1. Τύποι προδιαγραφών ρίψης

* Κόκκινος χαλκός, ορείχαλκος, χαλκός



1.1 κοίλα καταλύματα (σωλήνας-που διαμορφώνονται)

a. Σειρά πλάτους σειράς πάχους * (80-- 300) * (420-- 1200) χιλ. 1,2 κοίλα καταλύματα (σωλήνας-που διαμορφώνονται)

b. Μήκος που αποφασίζεται σύμφωνα με τις απαιτήσεις των πελατών

c. Αριθμός γραμμών παραγωγής που αποφασίζονται σύμφωνα με τα τμήματα και την παραγωγή



1.2 στρογγυλός-διαμορφωμένα καταλύματα

a. Σειρά Φ διαμέτρων (80-- 350) χιλ.

b. Μήκος που αποφασίζεται σύμφωνα με τις απαιτήσεις των πελατών

c. Αριθμός γραμμών παραγωγής που αποφασίζονται σύμφωνα με τα τμήματα και την παραγωγή

Για να αποφασιστούν σύμφωνα με τις απαιτήσεις των πελατών στα τμήματα κοντινός-ο-καθαρός-μορφής



Ⅱ. Παράδειγμα προγράμματος

1. Προδιαγραφή καταλυμάτων

   Σειρά πλάτους σειράς πάχους * (80-- 300) * (420-- 1200) χιλ.

2. Αποτελεσματικό βάρος ρίψης: ≥5t

3. Περιοχή φούρνων τήξης (συμπεριλαμβανομένου του φούρνου): 5000 * 7000mm
4. Ύψος πλατφορμών: 2500mm
5. Η περιοχή καλύψεων μηχανών ρίψης μολύβδου: 4000 * 2500mm
6. Πλάτος φρεατίων οδηγών ρίψης: βάθος 6000mm 2500 X 2500 Χ
7. Δροσίζοντας νερό φούρνων: 15m ³ το /h
8. Δροσίζοντας νερό φορμών: 12m ³ το /h



Ⅲ. Σύνθεση του εξοπλισμού:

    Λειώνοντας φούρνος, καροτσάκι συσκευών φορμών και φόρμα, καλωδίων πετώντας μηχανή οδηγών ράβδων ημι συνεχής (εφεξής καλούμενη η πετώντας μηχανή οδηγών), σύστημα υδρόψυξης, υδραυλικό σύστημα, ηλεκτρικό σύστημα ελέγχου, ειδική σχεδίαση.

1.1 λειώνοντας φούρνος

    Ο λειώνοντας φούρνος είναι ο πρώτος εξοπλισμός πυρήνων στη γραμμή παραγωγής, έχει μια μεγάλη περιεκτικότητα, υψηλή δύναμη requirements.the μετά από τα χαρακτηριστικά του φούρνου.

1.1.1.  Κάθετο βαρελοειδές σώμα φούρνων, με έναν απλό φούρνο τεκτονικών, ταΐζοντας, καλύπτοντας, καθαρίζοντας και άλλος διαδικασίες. Τα πλεονεκτήματα των κατάλληλων δομικών υλικών, της μικρής περιοχής επαγγέλματος, της μικρής ακτινοβολίας θερμότητας επιφάνειας και της χαμηλής ισχύος κατανάλωσης, κ.λπ.

1.1.2.  Χρησιμοποιώντας τον τύπο «W» αεριωθούμενου αυλακιού τήξης, μειώστε τη διαφορά θερμοκρασίας λειωμένων μετάλλων
3 η χρήση ενός καναλιού υδρόψυξης μπορεί να είναι εκφορτωμένος αισθητήρας, να ενισχύσει τη συστατική συμβατότητα

1.1.3.  Η χρησιμοποίηση ενός καναλιού υδρόψυξης μπορεί να είναι εκφορτωμένος αισθητήρας, να ενισχύσει τη συστατική συμβατότητα

1.1.4 ο γέρνοντας φούρνος και η κάλυψη φούρνων χρησιμοποιούνται από την υδραυλική πίεση, τη λειτουργούσα ισορροπία και την αξιόπιστη δομή

1.1.5 το ορθογώνιο στόμα, για 1100 X 900mm πρώτη ύλη χαλκού καθόδων δεν μπορεί να κόψει
Περικοπή, ολόκληρη σίτιση

1.1.6 πυρίμαχοι χρησιμοποιημένοι υλικά κατασκευαστές εμπορικών σημάτων φούρνων για να παρέχει το φούρνο επαγωγής υψηλής επίδοσης.

1.1.7 τεχνικές παράμετροι
1.2.1 εκτιμημένη ικανότητα: 2.5t

1.2.2 μέγιστη ικανότητα: 3.5t
1.2.3 εκτιμημένη δύναμη: 600kW

1.2.4 εκτιμημένη τάση: 600V
1.2.5 ποσοστό τήξης: 2.2t/h

1.2.6 κατανάλωση ισχύος: λιγότερο από 280kwh/t
1.2.7 θερμοκρασία εργασίας: 1250

1.2.8 comsumption νερού ψύξης: 4~5m ³ /h



1.2 πετώντας μηχανή μολύβδου

1.2.1 τεχνικές παράμετροι:
Μέγιστη ικανότητα ρουλεμάν του 1.2.1.1 περισσότερο από ή ίσος σε 10t

Αποτελεσματική ικανότητα ρουλεμάν του 1.2.1.2: >6t
Μήκος του 1.2.1.3 της ράβδου βιδών: 7800mm

Διάμετρος βιδών του 1.2.1.4: Tr220 * 18mm
Μήκος ράβδων του 1.2.1.5: 7500mm

Διάμετρος ράβδων του 1.2.1.6: διάμετρος 315mm
Μέγιστο κτύπημα εργασίας του 1.2.1.7: 6500mm
Μηχανή Drive του 1.2.1.8: Σύγχρονη σερβο μηχανή εναλλασσόμενου ρεύματος,

Δύναμη μηχανών Drive του 1.2.1.9: 7.5KW.
Ταχύτητα ρίψης μολύβδου του 1.2.1.10: 0 ~ 320mm/min,

Το 1.2.1.11 Stepless διευθετήσιμο
Το 1.2.1.12 επιστρέφει γρήγορα την ταχύτητα: περισσότερο από 500mm/min
Λίπανση μεταξιού του 1.2.1.13: Ονομαστική ροή 50mL/min,

Ονομαστική πίεση 20MPa του 1.2.1.14



1.3 καροτσάκι φορμών
    Το crystallizer αυτοκίνητο για το κρύσταλλο καθόρισε τη συσκευή, μπορεί πλευρική μετακίνηση για τη φόρτωση και την εκφόρτωση της φόρμας, οδηγός και πέταξε το κεφάλι και η ανύψωση του πλινθώματος, καροτσάκι φορμών έχει τον προσδιορισμό θέσης και το κλείσιμο της συσκευής, έτσι ώστε το αυτοκίνητο μπορεί σταθερά στην πρώτη θέση να πετάξει τη θέση με το αυτοκίνητο να αντικατασταθεί η επιτροπή ανακούφισης, μπορεί να προσαρμοστεί στις διαφορετικούς προδιαγραφές και τον αριθμό ροής crystallizer. Η διαμόρφωση της συσκευής κίνησης μηχανών δόνησης μετατροπής συχνότητας, η ισχύς της είναι 2.2kW, η συχνότητα δόνησης είναι 0 ~ 160 φορές το /min, το εύρος είναι 0 ~ 12mm.

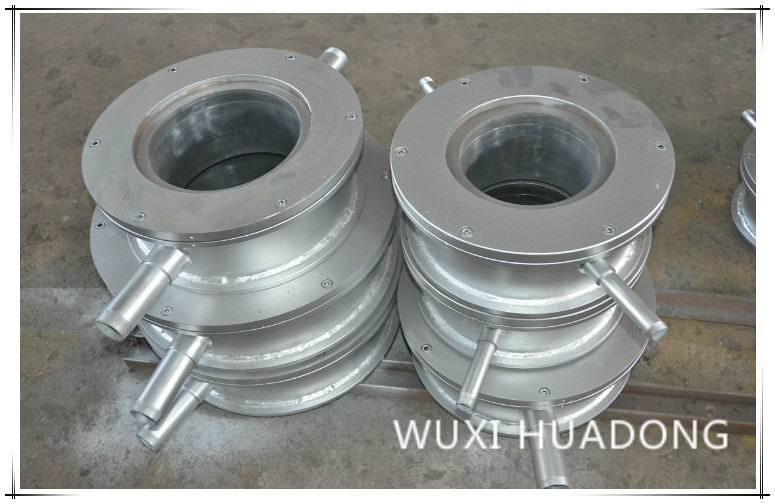

1.4 φόρμα
    Ο εσωτερικός τοίχος των crystallizer υλικών για το χαλκό (επίσης από το κόμμα πόροι, ζιρκόνιο και χαλκός μιας παραγωγής), γονιμοποιημένο γραφίτης σύνολο είναι υπέρ της βελτίωσης της ποιότητας επιφάνειας. Εκτός από τις συμβατικές μεθόδους, η αρχή της συνεχούς ρίψης του χάλυβα μπορεί να προέλθει από τη χρήση μιας στενής δροσίζοντας φόρμας ταχύτητας απόγειου τύπων σχισμών για να διευκολύνει την αποτελεσματική αποφυγή μερική να βράσει του δροσίζοντας νερού.
    Τεχνική παράμετρος:
Πίεση νερού ψύξης: 0,05 comsumption νερού ψύξης ~ 0.15MPa: 80 ~ 100m ³ /h



1.5 προστατευτική κάλυψη ατμόσφαιρας
    Η προστατευτική κάλυψη ατμόσφαιρας μπορεί να είναι μέσω του προστατευτικού πράκτορα αερίου (βιομηχανικό αέριο) να προστατευθεί το υγρό επίπεδο μέσα crystallizer, να μειώσει τις ατέλειες της σκουριάς οξειδίων.



1.6 σύστημα υδρόψυξης
    Το σύστημα υδρόψυξης χρησιμοποιείται κυρίως για την ψύξη του εξοπλισμού γραμμών παραγωγής, δηλαδή για το κοχύλι αισθητήρων, μια σπείρα, ένας υδροθάλαμος, ένα δροσισμένο νερό καλώδιο, μετασχηματιστής, αντιδραστήρας ισορροπίας φάσης αποτελείται από έναν διανομέα νερού, έναν συλλέκτη τελμάτων και μια σχετική διοχέτευση με σωλήνες, βαλβίδες και άλλη, συμπεριλαμβανομένου του επιστροφής τύπου μπορεί από πίεση και δύο είδη πίεσης για το κόμμα της επιλογής έχει τις λειτουργίες όπως η πίεση νερού, η επίδειξη θερμοκρασίας τελμάτων, ο έλεγχος και ο συναγερμός, συναρμολόγηση.
    Τεχνική παράμετρος:
1.6.1 πίεση κολπίσκων: 0,3 ~ 0.4MPa,

1.6.2 θερμοκρασία κολπίσκων: 5 ~ 45 βαθμοί,

1.6.3 κατανάλωση νερού: 18 ~ 20t/h
1.6.4 θερμοκρασία εξόδου: λιγότερο από 55℃,

1.6.5 άδεια της θερμοκρασίας για να αυξηθεί: λιγότερο από 20℃ (στη μέγιστη θερμοκρασία κολπίσκων),
1.6.6 συνολική σκληρότητα (CAO): λιγότερο από 10mg το ισοδύναμο /L,

1.6.7 αντίσταση ύδατος: μεγαλύτερος από το 2000/εκατ.



1.7 υδραυλικό σύστημα
    Το υδραυλικό σύστημα για την κλίση ανύψωσης φούρνων τήξης, μια κάλυψη φούρνων ανοικτή και ο κλειστός και χύνοντας φούρνος μόνωσης πριν και μετά από το περπάτημα, την ανύψωση και την πρακτική ντάμπινγκ, το άνοιγμα και το κλείσιμο του καπακιού, υιοθετούν τον υδραυλικό συγκεντρωμένο σταθμός ανεφοδιασμού έλεγχο βαλβίδων πίεσης υγρό, ηλεκτρουδραυλικό.
Βασικές παράμετροι: δεξαμενή πετρελαίου (εμφάνιση): 1300 * 900 * 700mm (ανοξείδωτο)
Αποτελεσματική ικανότητα: 600L
Εκτιμημένη πίεση εργασίας: 16MP
Ονομαστικό ποσοστό ροής: 40L/min
Μηχανή αντλιών πετρελαίου: 15kw * 2 (μια χρήση, μια εφεδρεία)



1.8 ηλεκτρονικό σύστημα ελέγχου
    Το ηλεκτρικό σύστημα ελέγχου της μονάδας είναι αντίστοιχα ελεγχόμενος λειώνοντας φούρνος, πετώντας μηχανή μολύβδου, σύστημα υδρόψυξης, υδραυλικό σύστημα, η επιχείρησή μας παρέχει τον ώριμο και σταθερό ηλεκτρικό εξοπλισμό ελέγχου για να ολοκληρώσει τις απαραίτητες λειτουργούσες λειτουργίες σύμφωνα με τις απαιτήσεις της παραγωγής κάθε σύνδεσης, των συστημάτων ελέγχου και των ηλεκτρικών συστατικών που χρησιμοποιούνται σε όλους τους εσωτερικούς και ξένους γνωστούς κατασκευαστές του αρχικού προϊόντος, και άφησε μια ορισμένη ικανότητα περιθωρίου, ώστε να εξασφαλιστεί ότι η αξιοπιστία και η δυνατότητα εφαρμογής εξοπλισμού. Μεταξύ τους:
    Η πετώντας μηχανή οδηγών σερβο οδηγημένος από τα εισαγόμενα εμπορικά σήματα (σερβο σύστημα της Ιαπωνίας Yaskawa 7.5kW) υψηλά κλείνει το ψηφιακό σερβο σύστημα εναλλασσόμενου ρεύματος.



Ⅲ. Κατάλογος τμημάτων εξοπλισμού κάθετης γραμμής παραγωγής συνεχών ρίψεων για τα στρογγυλά καταλύματα

Αριθ. Όνομα και προδιαγραφή εξοπλισμού. Μονάδα Ποσότητα Παρατηρήσεις
1 Ημι φούρνος συνεχών ρίψεων σύνολο 1 600KW
2 5T ημι μηχανή συνεχών ρίψεων ράβδων καλωδίων σύνολο 1
3 Καροτσάκι φορμών σύνολο 1
4 Φόρμα  σύνολο 1
5 Πετώντας σύστημα μετάδοσης μηχανών σύνολο 1
6 Πετώντας ηλεκτρικό σύστημα μηχανών σύνολο 1
7 Κεφάλι πλαστών φραγμών της φόρμας σύνολο 1
8 Σύστημα ελέγχου μήκους σύνολο 1
9 Διανομέας δροσίζοντας νερού σύνολο 1
10 Υδραυλικό σύστημα σύνολο 1



11 Σύστημα λειτουργίας ηλεκτρικός-ελέγχου   et 1



Ορθογώνια κόκκινη αυτόματη υψηλή αποδοτικότητα μηχανών συνεχών ρίψεων χαλκού κάθετη 0Ορθογώνια κόκκινη αυτόματη υψηλή αποδοτικότητα μηχανών συνεχών ρίψεων χαλκού κάθετη 1Ορθογώνια κόκκινη αυτόματη υψηλή αποδοτικότητα μηχανών συνεχών ρίψεων χαλκού κάθετη 2
