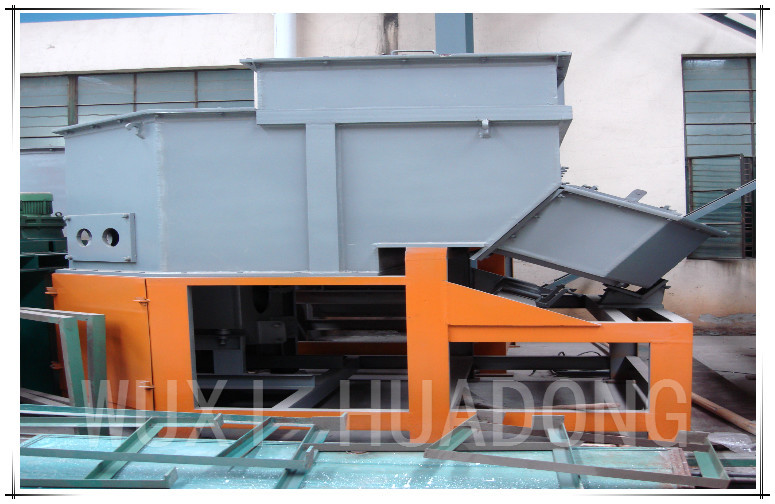

Brass Rod συνεχούς χύτευσης Μηχανήματα Βιομηχανική 60mm 5 T / Ημέρα χωρητικότητα
Ⅰ. Προδιαγραφές:
1. Τύποι προδιαγραφών χύτευσης
* Ορείχαλκος
1.1 Πριτσίνια (στρογγυλά)
* ένα. Εύρος διαμέτρου Φ (18--300) mm
* β. Αριθμός γραμμών παραγωγής
* 1 - 12 γραμμές (σύμφωνα με τους όρους των ενοτήτων)
Ⅱ.Process:
Ⅲ. Σημαντικές τεχνικές παράμετροι:
1. Φούρνος συχνοτήτων με συρματόσχοινο (κράμα ορείχαλκου 63% χαλκός + 37% ψευδάργυρος)
(Κράμα ορείχαλκου58% χαλκός + 42% ψευδάργυρος)
1.1 | Συνολική ονομαστική ισχύς: | ||
Τμήμα τήξης | 120KW | ||
Τμήμα Holding | 80KW | ||
Συνολική δύναμη | 200KW | ||
Παραγωγική ικανότητα | 5T / ημέρα | ||
1.2 | Παράμετροι τομής τήξης: | ||
Μετρημένη ηλεκτρική τάση | 380V | ||
Αριθμός Φάσης | 3Φασμούς | ||
Συχνότητα | 50Hz | ||
Μέγιστο ποσοστό τήξης | 300KGS / Η | ||
Μετρημένη ηλεκτρική τάση | 380V | ||
Συχνότητα | 50Hz | ||
Μέγιστο ποσοστό τήξης | 300KGS / Η | ||
Θερμική θερμοκρασία | 0 ~ 1250 ℃ | ||
Διατήρηση της θερμοκρασίας | 1000-1250 ℃ | ||
Επίπεδο ρύθμισης τάσης | 90,120,150,180,210,240,300,340V | ||
Λειτουργία ψύξης | Ψύξη νερού | ||
Θερμοκρασία νερού ψύξης | ≤40 ℃ | ||
Ποσότητα νερού ψύξης | 10 ~ 20Τ / Η | ||
Πίεση νερού ψύξης | 0,2 ~ 0,4MPa | ||
1.3 | Παράμετροι του τμήματος εκμετάλλευσης: | ||
Μετρημένη ηλεκτρική τάση | 440V | ||
Αριθμός Φάσης | 3 φάσεις | ||
Συχνότητα | 50Hz | ||
Θερμική θερμοκρασία | 0 ~ 1250 ℃ | ||
Διατήρηση της θερμοκρασίας | 1000 ~ 1250 ℃ | ||
Επίπεδο ρύθμισης τάσης | 90,120,150,180,210,240,300,340V | ||
Λειτουργία ψύξης | Ψύξη νερού | ||
Θερμοκρασία νερού ψύξης | ≤40 ℃ | ||
Ποσότητα νερού ψύξης | 10 ~ 20Τ / Η | ||
Πίεση νερού ψύξης | 0,2 ~ 0,4MPa |
2. Φ8-Φ60mm οριζόντια συνεχής μηχανή χύτευσης
2.1 | Ισχύς του κινητήρα | 5kw (Siemens ή Schneider) |
2.2 | Ταχύτητα χύτευσης | 0 ~ 2000ΜΜ / Ελάχιστο |
2.3 | Πρόγραμμα Casting | Τράβηγμα --- Διακοπή --- Τραβήξτε Τράβηγμα --- Διακοπή --- Απομάκρυνση --- Διακοπή Τα δύο προγράμματα μπορούν να αλλάξουν και να μετατοπιστούν προαιρετικά και οι παράμετροι της διαδικασίας μπορούν να τροποποιηθούν ηλεκτρονικά. |
2.4 | Casting προδιαγραφή της Billet | Φ8-Φ60mm |
2.5 | Χύτευση σκέλος | Φ8 Δύο σκέλη σε ένα καλούπι Mold - 4sets |
Φ60 4sets / Ένα σκέλος σε ένα καλούπι Mold - 4sets | ||
3. Σύγχρονη μηχανή πριονίσματος αυτόματης παρακολούθησης
3.1 | Ισχύς του κινητήρα | 3.0KW |
3.2 | Μέγεθος της ζώνης πριονίσματος | 1,1 × 34 × 4115 |
3.3 | Ταχύτητα πριονίσματος | 27/46/68 |
3.4 | Τεχνική κοπής | ≤380 |
3.5 | Λειτουργία σύσφιξης | Υδραυλικός |
Ⅳ . Εξαρτήματα εξοπλισμού Κατάλογος γραμμών παραγωγής οριζόντιας συνεχούς χύτευσης για ράβδους
Οχι. | Όνομα και προδιαγραφές εξοπλισμού | Μονάδα | Ποσότητα | Παρατηρήσεις |
1 | ||||
2 | Φούρνος τήξης | σειρά | 1 | Συμπεριλαμβανομένης της αύλακας τήξης, του πηνίου, του μανδύα και του σιδερένιου πυρήνα. |
3 | Αλεξίπτωτο | σειρά | 2 | Μία χρήση και μία κατάσταση αναμονής |
4 | Φούρνος που κρατάει | σειρά | 1 | Συμπεριλαμβανομένης της αύλακας τήξης, πηνίου, νερού, πυρήνα σιδήρου, κατακόρυφης συσκευής μέτρησης θερμοκρασίας (ειδικά κατασκευασμένης), θερμοστοιχείου (που περιέχει πλατίνα και ρόδιο) και σωλήνα προστασίας. |
5 | Λυγαριές αποθήκευσης χαλύβδινου και αγωγού | σειρά | 1 | Για τη μεταφορά υλικού μέσα στο καλούπι μετά την πυροσυσσωμάτωση στο φούρνο συγκράτησης. |
6 | σύστημα μούχλας (Φ30-200) | σειρά | 2 | Συμπεριλαμβανομένης της φόρμας γραφίτη |
7 | Dragger (5KW) | σειρά | 1 | |
8 | Συγχρονισμένο πριόνι αυτόματης παρακολούθησης | σειρά | 1 | |
9 | Πλατφόρμα αποθέματος υλικού | σειρά | 1 | Αλυσίδα, μήκους 5M |
10 | Δεξαμενή επικεφαλής | σειρά | 1 | |
11 | Δίσκος έλξης έλξης | Σειρά | 1 | |
12 | Διανομέας νερού ψύξης | σειρά | 1 | Συμπεριλαμβανομένου του νερού ψύξης για μετασχηματιστή, αντιδραστήρα, πηνίο ηλεκτρικού κλιβάνου, υδρόλουτρο, καλώδιο ψύξης νερού και μούχλα (πρωτογενής και δευτερεύουσα ψύξη). |
13 | Υδραυλικό σύστημα | σειρά | 2 | Συμπεριλαμβάνεται υδραυλικός σταθμός και κύλινδρος |
14 | Ηλεκτρικό σύστημα ελέγχου λειτουργίας ηλεκτρικού κλιβάνου | σειρά | 1 | Συμπεριλαμβανομένου του πίνακα ελέγχου για τον κλίβανο τήξης και το φούρνο συγκράτησης (η Siemens επιλέγεται για τα κύρια ηλεκτρικά στοιχεία). |
15 | Σύστημα λειτουργίας ελέγχου διαδικασιών | σειρά | 1 | Για έλεγχο του σερβοκινητήρα και της διαδικασίας, συγχρονισμένη μηχανή αυτόματης παρακολούθησης και έλεγχο της πλατφόρμας υλικού. |
Ⅴ . Ημερομηνία παραλαβής:
Να παραδοθεί εντός 75 ημερών από τη θέση σε ισχύ της σύμβασης.
Ⅵ. Εξυπηρέτηση μετά την πώληση
1. Το κύριο σώμα του εξοπλισμού θα έχει ένα έτος δωρεάν εγγύησης και τα ειδικά εξαρτήματα θα συζητούνται χωριστά.
2. Κατά τη διάρκεια της δοκιμαστικής περιόδου παραγωγής (εντός 3 μηνών από την ολοκλήρωση της τοποθέτησης του εξοπλισμού), η εταιρία μας θα αποστείλει έναν επαγγελματία τεχνικό για την παρακολούθηση.
Εντός της περιόδου εγγύησης, αν παρουσιαστεί σφάλμα λόγω προβλήματος ποιότητας, η εταιρεία μας θα αποστείλει προσωπικό στο χώρο για να λύσει το πρόβλημα εντός 72 ωρών από την παραλαβή της ειδοποίησης.
Αφού λήξει η περίοδος εγγύησης του εξοπλισμού, η εταιρεία μας θα προσφέρει αποτελεσματικές λύσεις εντός 24 ωρών από την παραλαβή της ειδοποίησης και θα αποστέλλει το προσωπικό για εργασίες συντήρησης αν ο χρήστης δεν επιλύσει το πρόβλημα, χρεώνοντας μόνο τα έξοδα κόστους.
Για την ετήσια γενική επισκευή του εξοπλισμού, η εταιρεία μας θα αποστείλει επαγγελματικό τεχνικό για να συμμετάσχει στους χρήστες στη διαμόρφωση του σχεδίου ανάκαμψης, χωρίς χρέωση.
Εντός της περιόδου εγγύησης, η εταιρεία μας μπορεί να αποστείλει επαγγελματία τεχνικό στην περιοχή για να ελέγξει την κατάσταση λειτουργίας του εξοπλισμού και να παρέχει υπηρεσία πεδίου.
Μετά τη λήξη της περιόδου εγγύησης του εξοπλισμού, μία επίσκεψη επιστροφής μπορεί να πραγματοποιηθεί κατόπιν πρόσκλησης μία φορά ανά εξάμηνο.
3. Εάν η εταιρεία μας διαθέτει σημεία καινοτομίας και βελτίωσης ή εποικοδομητικές προτάσεις για παρόμοιους εξοπλισμούς, θα ενημερώνουμε έγκαιρα τον χρήστη.
