2 οριζόντια συνεχής 0.10mm ρίψης λουρίδων ορείχαλκου σκελών ανοχή μηχανών
Ⅰ. Προδιαγραφές:
1. Τύποι προδιαγραφών ρίψης
* Ορείχαλκος

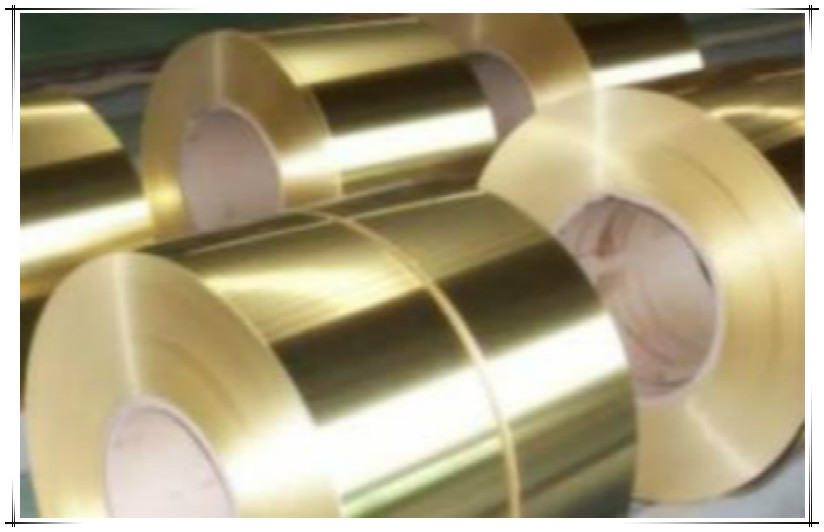

1.1 καταλύματα πιάτο-λουρίδων (rectangular-shaped)
Σειρά πλάτους σειράς πάχους * (8--20) * (420--650) χιλ.
Σειρά της εσωτερικής διαμέτρου Φ της σπείρας (500--800) χιλ.
Μέγιστη εξωτερική διάμετρος των σπειρών Φ1600 χιλ.
Μέγιστο βάρος σπειρών 8000 κλ
Αριθμός γραμμών παραγωγής 1--3 γραμμές (για να αποφασιστούν σύμφωνα με τους όρους τμημάτων)
Ⅱ. Διαδικασία:
Ⅲ. Σημαντικές τεχνικές παράμετροι του εξοπλισμού:
1.1 | Ταχύτητα ρίψης: | |
Ταχύτητα έλξης | 0-64 mm/s (Stepless διευθετήσιμο) | |
Ταχύτητα Backstepping | 0-64 mm/s (Stepless διευθετήσιμο) | |
Βέλτιστη ταχύτητα γραμμών λουρίδων | 90-120mm/min | |
1.2 | Δύναμη εξοπλισμού: | |
Φούρνος συνδυασμού: Οσμηρός Εκμετάλλευση |
500Kw 200Kw |
|
Μηχανή έλξης | 7.5Kw | |
Υδραυλική πίεση κουράς | 80T | |
1.3 | Πάχος κουράς | 20mm (ανώτατος) |
1.4 | Κουλούριασμα των παραμέτρων μηχανών | |
Κουλούριασμα του βάρους |
6000Kg
|
|
Εσωτερική διάμετρος της σπείρας |
Φ500-800mm
|
|
Διάμετρος σπειρών | 1600mm | |
1.5 | Αξία θορύβου μηχανών | Λιγότερο από 85 DB |
1.6 | Ύψος της γραμμής λειτουργίας μηχανών | +1000mm |
1.7 | Κατεύθυνση κίνησης μηχανών | Σωστή κίνηση |
1.8 | Ικανότητα παραγωγής | |
2 σκέλη: 750-1200Kg/h | πλάτος: πάχος 470mm: 25mm | |
Δύναμη μηχανών συνελεύσεων εξοπλισμού | 700Kw |
Ⅳ. Κύριες παράμετροι διαδικασίας
1 | Παραγωγή | 750-1200Kg/h |
2 | Ρυθμίζοντας σειρά θερμοκρασίας | ≤1300℃ |
3 | Ακρίβεια ελέγχου θερμοκρασίας του φούρνου θερμικής μόνωσης | ±5℃ |
4 | Κάθετη και οριζόντια ανοχή |
Οριζόντιος: + 0.10mm Κατακόρυφος: ±0.20mm |
5 | Σειρά ρύθμισης ώθησης και τραβήγματος |
Ώθηση: 0-64mm/s ±0.1mm (electrodeless) Τράβηγμα: 0-64mm/s ±0.1mm (electrodeless) |
6 | Καμπύλη δρεπανιών | 1.5mm/m |
7 | Σειρά ρύθμισης Dragger |
Έλξη: 0-64mm/s ±0.1mm (electrodeless) Backsteppingl: 0-64mm/s ±0.1mm (electrodeless) |
8 | Μέγιστη ταχύτητα γραμμών έλξης | 120mm/min |
9 | Κουλούριασμα της σειράς ρύθμισης |
Εσωτερική διάμετρος της σπείρας Φ500-Φ800mm Εξωτερική διάμετρος της σπείρας Φ1600mm |
10 | Μέγιστο που κουλουριάζει την ταχύτητα |
250mm/min |
11 | Ελαστική σειρά ρύθμισης | 0.95-0.75 |
12 | Dgree πύργων | ≤40m |
13 | Κατανάλωση ισχύος μονάδων | 430kWh/t |
Ⅴ. Κατάλογος μερών εξοπλισμού:
Αριθ. | Όνομα και προδιαγραφή εξοπλισμού. | Μονάδα | Ποσότητα |
1 | Μέρη μηχανών | ||
1.1 | Τήξη και κράτημα του συνδυασμένου φούρνου | σύνολο | 1 |
1.2 | Φόρμα | σύνολο | 2 |
1.3 | Dragger | σύνολο | 1 |
1.4 | Υδραυλικός κόπτης | σύνολο | 1 |
1.5 | Κουλούριασμα της μηχανής | σύνολο | 2 |
2 | Υδραυλικό σύστημα | ||
2.1 | Συνδυασμένος φούρνος που ο υδραυλικός σταθμός | σύνολο | 1 |
2.2 | Υδραυλικός σταθμός υδραυλικών κοπτών | σύνολο | 1 |
2.3 | Dragger και κουλούριασμα του υδραυλικού σταθμού μηχανών | σύνολο | 1 |
3 | Ηλεκτρικό σύστημα ελέγχου | ||
3.1 | Ηλεκτρικό σύστημα ελέγχου φούρνων συχνότητας ισχύος | Σύνολο | 2 |
3.2 | Αυτόματο σύστημα ελέγχου | σύνολο | 1 |
4 | Τεχνική τεκμηρίωση με τον εξοπλισμό | σύνολο | 2 |
4.1 | Διάγραμμα εγκαταστάσεων εξοπλισμού | αρχείο | 1 |
4.2 | Προδιαγραφή εξοπλισμού | αρχείο | 1 |
4.3 | Διάγραμμα αρχής του ηλεκτρικού συστήματος ελέγχου | αρχείο | 1 |
4.4 | Σχεδιάγραμμα γραφείων ελέγχου | αρχείο | 1 |
4.5 | Προδιαγραφή προϊόντων για τον κύριο ηλεκτρικό εξοπλισμό | αρχείο | 1 |
4.6 | Διάγραμμα υδραυλικών συστημάτων | αρχείο | 1 |
4.7 | Πρόγραμμα PLC | αρχείο | 1 |
Co. φούρνων Ανατολικών Κινών Wuxi, ΕΠΕ
Whatsapp: 86 139 2112 5611
το joey@wxhddl.cn
