Κραμάτων χαλκού πιάτων διπλό σκέλος πλακών μηχανών συνεχών ρίψεων λουρίδων οριζόντιο
1SET
MOQ
negotiation
τιμή

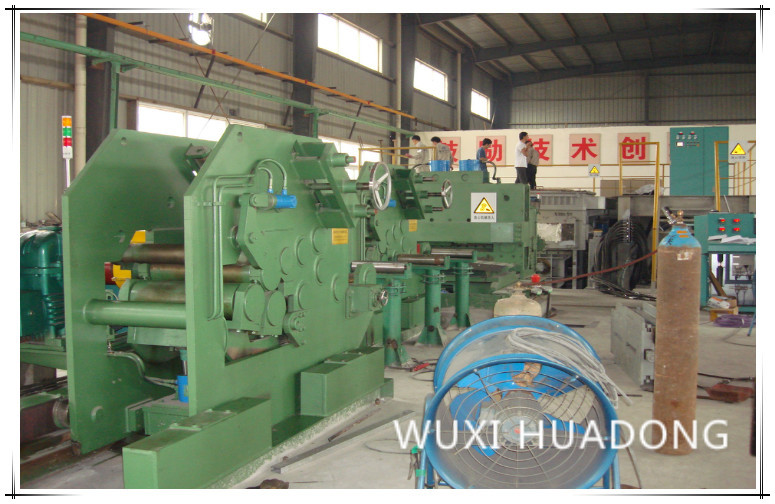

Alloy Copper Plate Strip Horizontal Continuous Casting Machine Slab Double Strand
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Jingjie
Αριθμό μοντέλου: BSC
Υψηλό φως:

πετώντας μηχανή πλακών

,

ccm μηχανήματα

Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Συσκευασμένος στην ξύλινη περίπτωση ή την πλαστική ταινία
Χρόνος παράδοσης: 20-30 οι εργάσιμες ημέρες μετά από έλαβαν την πληρωμή σας
Όροι πληρωμής: / T T ή L / C
Δυνατότητα προσφοράς: 10Sets ανά Μήνα
Προδιαγραφές
Προϊόν Υλικό: Χάλκινο
Προϊόν: Λουρίδα
Σειρά πλάτους σειράς πάχους *: 20 mm
Τύπος: Οριζόντια
Σειρά της εσωτερικής διαμέτρου της σπείρας: Φ455×16mm
Μέγιστο βάρος της σπείρας: 6000Kg
Περιγραφή προϊόντων

Χαλκός πλάκα χαλκού Οριζόντια συνεχόμενη χύτευση μηχάνημα Πλάκα διπλό σκέλος


ⅠΠροσδιορισμοί
1. Τύποι προδιαγραφών χύτευσης
* Παραγωγή ποικιλία: κράμα χαλκού βάση (λευκό ορείχαλκο) πηνία billet

2. Προδιαγραφή του πηνίου τελικού προϊόντος

2.1 Αριθμός πρισμάτων: 2 ταινίες

2.2 Πλάτος χείλους: 380mm-500mm

2.3 Πάχος ιχθύων: 16-20mm

2.4 Εσωτερική διάμετρος του πηνίου: ελάχιστο Φ 600- 800mm

2.5 Εξωτερική διάμετρος του πηνίου: μέγιστο Φ1800mm

2.6 Μέγιστο βάρος σπείρας: max: 6000kg

3. Τιμή εγγύησης της διαφοράς πάχους τσιμέντου

3.1 Διαφορά εγκάρσιου πάχους τσιμέντου: <0.75mm-0.3 (Μετά την τροποποίηση του καλουπιού)

3.2 Διαμήκης διαφορά πάχους σκυροδέματος: <0.3mm (Μετά την τροποποίηση της φόρμας)

3.3 Μέση κατανάλωση ενέργειας για την τήξη με κλίβανο: 250-380kwh / t

3.4 Μέση κατανάλωση ενέργειας για τη συντήρηση της θερμοκρασίας με τη συγκράτηση του κλιβάνου: 50-80kwh / t

3.5 Μέγιστη δύναμη ώθησης και έλξης: 50KN

3.6 Εύρος στροφών ώθησης και έλξης: 1,5-70mm / sec

3.7 Μέση μέγιστη ταχύτητα χύτευσης: 300mm / min

3.8 Μέγιστη δύναμη διάτμησης της υδραυλικής διάτμησης: 600KN

3.9 Ταχύτητα περιελίξεως του ανεφορέα: 750mm / min


Ⅱ.PROCESS

Φόρτωση (επιστροφές πρέπει να είναι δεμένη) → Κύπελλο καύσης → Χημική ανάλυση → Θέρμανση του σφραγισμένου πλυντηρίου → Κρυσταλλοποιητής → Κύρια ψύξη → Δευτεροβάθμια ψύξη → Μηχανή απόσυρσης → Μηχανή ψαλιδίσματος → Ρυθμιστής

Επιλέξτε τις πρώτες ύλες σύμφωνα με το έγγραφο διεργασίας, καθορίστε τη διαδικασία τροφοδοσίας σύμφωνα με τα σημεία τήξης των μεταλλικών στοιχείων, τις αναλογίες φορτίου κλιβάνου και τη δυσκολία απώλειας καύσης οξείδωσης και φορτίστε την πρώτη ύλη στον κλίβανο τήξης. Κατά την τήξη, προσθέστε συγκεκριμένο πάχος του παράγοντα κάλυψης στον κλίβανο, ο οποίος πρέπει να συμπληρώνεται έγκαιρα. Όταν ο τετηγμένος χαλκός στο εσωτερικό του κλιβάνου φτάσει σε θερμοκρασία βρύσης, δοκιμάστε εργαστήριο τη σύνθεση του τηγμένου χαλκού μέσα στον κλίβανο. Πριν από τη βρύση, καθαρίστε πλήρως τα κλίνκερ σε τετηγμένο χαλκό. Αφού αφαιρέσετε κάθε φούρνο, φυλάξτε περίπου 800 kg τετηγμένου χαλκού στο εσωτερικό του κλιβάνου, ως το μπλοκ εκκίνησης. Μεταφέρετε το λειωμένο χαλκό (λειωμένο και καλά ρυθμισμένο στο θάλαμο τήξης) μέσω του σφραγισμένου πλυντηρίου στο φούρνο συγκράτησης, ελέγξτε τη θερμοκρασία του τηγμένου χαλκού, διατηρήστε τον τετηγμένο χαλκό μέσα στον κλίβανο συγκράτησης στη θερμοκρασία χύτευσης και σε συγκεκριμένο εύρος επιπέδων. Κάτω από τη δράση του επιπέδου, ο λειωμένος χαλκός ρέει μέσα στον κρυσταλλοποιητή και κρυσταλλώνεται σε χαλκό από χαλκό τύπου πλάκας μέσω πρωτογενούς ψύξης με κρυσταλλοποιητή. Κάτω από το συνεχές σχέδιο από το μηχάνημα απόσυρσης, σχηματίζεται η μπίλια πλάκας του απαιτούμενου σχήματος. Το δευτερεύον σύστημα ψύξης είναι εγκατεστημένο στην έξοδο τσιμέντου πλάκας και ο ρυθμός ροής του νερού ψύξης είναι ρυθμιζόμενος. Ο κύριος σκοπός για την υιοθέτηση αυτών των μέτρων ελέγχου είναι η διασφάλιση της θερμοκρασίας κρυστάλλωσης καθώς και η σταθεροποίηση των παραμέτρων διεργασίας, έτσι ώστε να διασφαλίζεται η ποιότητα του προϊόντος. Η απόσυρση της μπίλιας της ταινίας πραγματοποιείται με τη βοήθεια του μηχανισμού μεταφοράς και ο χρόνος έλξης, διακοπής και ανάστροφης ώθησης από το μηχανισμό μεταφοράς είναι συνεχώς ρυθμιζόμενος. Η βέλτιστη παράμετρος ελέγχου θα πρέπει να προσδιορίζεται και να προσαρμόζεται εγκαίρως ανάλογα με τα διαφορετικά υλικά, τις διαφορετικές προδιαγραφές και τις συνθήκες ποιότητας επιφάνειας. Το σχέδιο ελέγχεται από το πρόγραμμα PLC, πραγματοποιώντας κυκλικές κινήσεις σχεδίασης, διακοπής και ανάστροφης ώθησης.

Ⅲ.MAJOR ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ ΕΞΟΠΛΙΣΜΟΥ

1 Κύπελλο καύσης:
1.1 Συνολική χωρητικότητα του κλιβάνου 5.0T
1.2 Αποτελεσματική χωρητικότητα του κλιβάνου 2.5T
1.3 Τάση φούρνου 380V
1.4 Ισχύς φούρνου 600KW
1.5 Ταχύτητα τήξης 2t / h
1.6 Συντελεστής ισχύος μετά την αντιστάθμιση: 0,95-1,0
1.7 Αριθμός φάσεων και τρόπος σύνδεσης του επαγωγέα:

Μονοφασική σύνδεση σειράς

1.8 Ονομαστική χωρητικότητα μετασχηματιστή:

900KVA υδρόψυκτος αυτομετασχηματιστής (380V εισερχόμενη γραμμή, τριφασική,

1.9 λειτουργία ψύξης πηνίου: Ψύξη με νερό
1.10 Κατανάλωση νερού ψύξης: 5m 3 / h
1.11 Μέγιστη θερμοκρασία κλιβάνου: 1500 ℃
2 Κλάση του κλιβάνου

2.1 Αποτελεσματική χωρητικότητα του κλιβάνου: 4.0Τ
2.2 Αποτελεσματική ικανότητα χύτευσης: Λιγότερο από 85 dB
2.3 Μετρημένη ηλεκτρική τάση: 380V
2.4 Ονομαστική ισχύς : 250KW
2.5 Ονομαστική χωρητικότητα μετασχηματιστή:

400KVA υδρόψυκτος αυτομετασχηματιστής

(380V εισερχόμενη γραμμή, τριφασική,

χωρίς βαθμίδα ρυθμισμένη τάση).

2.6 Συντελεστής ισχύος μετά την αντιστάθμιση: 0,95-1,0
2.7 Έλεγχος θερμοκρασίας: ± 8 ℃
2.8 Μέγιστη θερμοκρασία κλιβάνου: 1300 ℃
2.9 Λειτουργία ψύξης πηνίου:

Ψύξη με νερό

3 Μούχλα
3.1 πλάτος 380-500 mm
3.2 πάχος 16-20mm.
3.3 Υλικό 1Cr18Ni9Ti από ανοξείδωτο χάλυβα, επενδεδυμένο με χαλκό (κατασκευασμένο από χαλκό T2)
4 Δευτερεύουσα συσκευή ψύξης
4.1 Κατανάλωση νερού: 3m ³ / h
4.2 Πίεση νερού: 0,2-0,3Mpa
5 Μηχανή απόσυρσης
5.1 Μέγιστη δύναμη ώθησης και έλξης: 50ΚΝ
5.2 Ταχύτητα: Ταχύτητα:
5.3 Ελάχιστο εύρος διαδρομής:

0,1 mm

5.4 Συντομότερη ώρα αναμονής 0.01S
5.5 Σερβοκινητήρας AC: Κινητήρας Siemens (11KW)
5.6 Ονομαστική ταχύτητα περιστροφής του κινητήρα: 3000r / λεπτό
5.7 Στατική ροπή: △ Τν = 60Κ Μο (στα 60) 70Ν-Μ
6

Υδραυλική ανώτερη μηχανή κοπής διπλής λαμαρίνας:

6.1 Διατμητική δύναμη: 600KN
6.2 πάχος διατμήσεως: 20mm
6.3 Πλάτος διάτμησης: 500mm
6.4 Ταχύτητα διάτμησης:

0-5 mm / s

6.5 Διαδρομή διατμήσεως: 80mm
6.6 Μέγιστη διαδρομή παρακολούθησης μηχανής διάτμησης: 200mm
7 Μονάδα μηχανοστασίου
7.1 Εξουσία: 5.5KW
7.2 Ταχύτητα περιστροφής: 1420r / min
7.3 Έρπουσα μετατόπιση του μεταφορέα: 800mm
8 Υδραυλικός σταθμός
8.1

Ισχύς κινητήρα του υδραυλικού σταθμού για τη θέρμανση του κλιβάνου και τη συγκράτηση του κλιβάνου:

2 × 7.5KW
8.2 Ισχύς κινητήρα του υδραυλικού σταθμού για μηχανή απόσυρσης: 2 × 7.5KW
8.3 Ισχύς κινητήρα υδραυλικής αντλίας για ανώτερη μηχανή κοπής:

2 × 11KW

8.4 Ισχύς κινητήρα της υδραυλικής αντλίας για τον ανεμιστήρα: 2 × 7.5KW

Ⅳ. ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ

Οχι. Όνομα εξοπλισμού Μονάδα QTY
1 Φούρνος τήξης επαγωγής συχνότητας γραμμής (συμπεριλαμβανομένης της αύλακας τήξης και του δομικού υλικού επένδυσης) σειρά 1
2 Σιδήρου πυρήνα, σακάκι νερού και πηνίο καμίνου σειρά 1
3 Tundish σειρά 1
4 Φούρνος συγκράτησης επαγωγής συχνότητας γραμμής (συμπεριλαμβανομένης της αύλακας τήξης και του οικοδομικού υλικού επένδυσης) σειρά 1
5 Σιδήρου πυρήνα, σακάκι νερού και πηνίο φούρνου σειρά 1
6 μούχλα για την επένδυση κτίριο σειρά 1
7 κρυσταλλοποιητή σειρά 2
8 μούχλα γραφίτη σειρά 1
9 Στεγανωτικό καλούπι χάλυβα κρυσταλλοποιητή σειρά 1
10 Μπαλαντέζα (κατασκευασμένη από ανοξείδωτο χάλυβα) σειρά 1
11 Ομοίωμα πλάκας σειρά 1
12 Διάταξη διανομής νερού ψύξης για τον κρυσταλλοποιητή σειρά 1
13 Δευτερεύουσα συσκευή ψύξης σειρά 1
14 Μηχανή απόσυρσης σειρά 1
15 Υδραυλική μηχανή κοπής παρακολούθησης σειρά 1
16 Κοτσαδόρος χωρίς πυρήνα σειρά 2
17 Υδατόψυκτο καλώδιο για την τήξη καμίνου σειρά 1
18 Υδραυλικό σύστημα Πλήρες σετ 1
19 Ηλεκτρικό σύστημα ελέγχου Πλήρες σετ 1
20 Ρυθμιζόμενος μετασχηματιστής (χωρίς φορτίο, κλιμακωτός) για την τήξη καμίνου σειρά 1
21 Ρυθμιζόμενος μετασχηματιστής (χωρίς φορτίο, κλιμακωτός) για τη συγκράτηση του κλιβάνου σειρά 1
22 Συσκευή προστασίας αερίου σειρά 1
23 Θερμόμετρο θερμοκρασίας επιφάνειας σειρά 1
24 Ειδικά εργαλεία για μονάδα μηχανής


Ⅴ. ΗΜΕΡΟΜΗΝΙΑ ΠΑΡΑΛΑΒΗΣ
Να παραδοθεί εντός 75 ημερών από τη θέση σε ισχύ της σύμβασης.

Ⅵ. ΕΞΥΠΗΡΕΤΗΣΗ ΜΕΤΑ ΤΗΝ ΠΩΛΗΣΗ
1. Το κύριο σώμα του εξοπλισμού θα έχει ένα έτος δωρεάν εγγύησης και τα ειδικά εξαρτήματα θα συζητούνται χωριστά.
2. Κατά τη διάρκεια της δοκιμαστικής περιόδου παραγωγής (εντός 3 μηνών από την ολοκλήρωση της τοποθέτησης του εξοπλισμού), η εταιρία μας θα αποστείλει έναν επαγγελματία τεχνικό για την παρακολούθηση.
Εντός της περιόδου εγγύησης, αν παρουσιαστεί σφάλμα λόγω προβλήματος ποιότητας, η εταιρεία μας θα αποστείλει προσωπικό στο χώρο για να λύσει το πρόβλημα εντός 72 ωρών από την παραλαβή της ειδοποίησης.
Αφού λήξει η περίοδος εγγύησης του εξοπλισμού, η εταιρεία μας θα προσφέρει αποτελεσματικές λύσεις εντός 24 ωρών από την παραλαβή της ειδοποίησης και θα αποστέλλει το προσωπικό για εργασίες συντήρησης αν ο χρήστης δεν επιλύσει το πρόβλημα, χρεώνοντας μόνο τα έξοδα κόστους.
Για την ετήσια γενική επισκευή του εξοπλισμού, η εταιρεία μας θα αποστείλει επαγγελματικό τεχνικό για να συμμετάσχει στους χρήστες στη διαμόρφωση του σχεδίου ανάκαμψης, χωρίς χρέωση.
Εντός της περιόδου εγγύησης, η εταιρεία μας μπορεί να αποστείλει επαγγελματία τεχνικό στην περιοχή για να ελέγξει την κατάσταση λειτουργίας του εξοπλισμού και να παρέχει υπηρεσία πεδίου.
Μετά τη λήξη της περιόδου εγγύησης του εξοπλισμού, μία επίσκεψη επιστροφής μπορεί να πραγματοποιηθεί κατόπιν πρόσκλησης μία φορά ανά εξάμηνο.
3. Εάν η εταιρεία μας διαθέτει σημεία καινοτομίας και βελτίωσης ή εποικοδομητικές προτάσεις για παρόμοιους εξοπλισμούς, θα ενημερώνουμε έγκαιρα τον χρήστη.
