Χαλκού αυτόματη συνεχών ρίψεων λουρίδα STRAND 450x14 χιλ. εγκαταστάσεων διπλή
1SET
MOQ
negotiation
τιμή

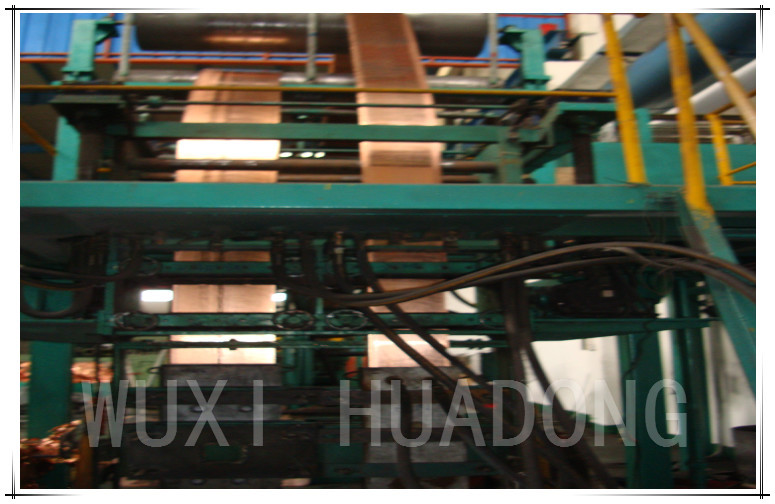

Copper Automatic Continuous Casting Plant Dual Strand 450x14 mm Strip
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Jingjie
Αριθμό μοντέλου: GVT
Υψηλό φως:

εξοπλισμός συνεχών ρίψεων

,

Εγκαταστάσεις συνεχών ρίψεων

Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Συσκευασμένος σε ξύλινη περίπτωση για την εξωτερική συσκευασία
Χρόνος παράδοσης: 30 οι εργάσιμες ημέρες μετά από έλαβαν την πληρωμή σας
Όροι πληρωμής: / T T ή L / C
Δυνατότητα προσφοράς: 10Sets ανά Μήνα
Προδιαγραφές
Προϊόν Υλικό: κράμα μαγνήσιου χαλκού
Προϊόν: Λουρίδα
Διάμετροι προϊόντων: width450mm×thickness14mm×2strands
Τύπος: Πρός τα πάνω
Μήκος: Προσαρμοσμένη
Τύπος λειώνοντας φούρνων: Δύο συνδεδεμένος φούρνος επαγωγής πυρήνων συχνότητας
Περιγραφή προϊόντων

Συγκρότημα αυτόματης χύτευσης χαλκού με διπλή δέσμη 450x14 mm


Τεχνικές παραμέτρους της γραμμής παραγωγής
1, διαδικασία παραγωγής γραμμής
Τροφοδοσία, τήξη, στατική, θερμομόνωση, κρυστάλλωση, έλξη, ξυλοδαρμός, πριόνισμα και κοπή
2, εξοπλισμός γραμμής παραγωγής
Δύο φούρνοι επαγωγής με συζευγμένη συχνότητα 1set

κράμα χαλκού κράματος χαλκού 2set

τέσσερις στήλες σερβομηχανή οδήγησης μηχανή μολύβδου 1set

Ρυθμιστής με ένα κύλινδρο 2 σετ
3, βασικές τεχνικές παράμετροι του εξοπλισμού της γραμμής παραγωγής
3.1 Δύο συνδεδεμένοι φούρνοι επαγωγής πυρήνα συχνότητας
Ο ηλεκτρικός φούρνος: 120KW που συγκρατεί + 210KW τήξη
3.1.1 Βασικές τεχνικές παράμετροι του τμήματος τήξης
(1) ονομαστική ισχύς: 210KW;
(2) ονομαστική τάση: 380V.
(3) συχνότητα: 50Ηζ.
(4) ρυθμός τήξης: 750kg / h (+ +).
(5) ονομαστική χωρητικότητα: 2,5 t;
(6) Κατανάλωση ισχύος: μικρότερη από 280 kWh / t.
(7) συντελεστής ισχύος: 0,95-1 (μετά από αντιστάθμιση);
(8) τη μέγιστη θερμοκρασία του φούρνου: 1350.
3.1.2 Βασικές τεχνικές παράμετροι του τμήματος εκμετάλλευσης
(1) ονομαστική ισχύς: 120KW.
(2) ονομαστική τάση: 380V.
(3) συχνότητα: 50Ηζ.
(4) ονομαστική χωρητικότητα: 3,5t;
(5) συντελεστής ισχύος: 0,95-1 (μετά την αντιστάθμιση),
(6) τη μέγιστη θερμοκρασία του φούρνου: 1350.
3.2 μούχλα μολύβδου κράματος χαλκού
Προδιαγραφή μολύβδου: ευρύ 450mm * πάχος 14mm * 2
3.3 τέσσερις στήλες σέρβο οδηγείτε μηχανή
(1) ισχύς σερβοκινητήρα: 4.4KW;
(2) ταχύτητα χύτευσης με μόλυβδο: 50-150mm / min
(3) μέθοδος χύτευσης με μόλυβδο: Μολύβδινο σταμάτημα - Μολύβι - στάση - απόσυρση - στάση - μόλυβδος δύο τύπων παραμέτρων διεργασίας ρυθμιζόμενος στο διαδίκτυο.
(4) παραγωγή: περισσότερο από 10t.
3.4 Ρυθμιστής με κύλινδρο πυρήνα
(1) το πάχος του υλικού κυλίνδρου: 15mm max.
(2) πλάτος ρολού: 450 mm.
(3) διάμετρος κυρτή: διάμετρος 500 mm.
(4) βάρος περιστροφής: 8t max.
(5): Μέγιστη διάμετρος περιστροφής 2100mm.
(6) ισχύς κινητήρα: 3kw;
(7) λόγος μείωσης ταχύτητας: 1003.
4, κύρια σύνθεση του εξοπλισμού της γραμμής παραγωγής
4.1 Δύο φούρνοι επαγωγής με συζευγμένη συχνότητα
Ο ηλεκτρικός κλίβανος αποτελείται κυρίως από ένα κάλυμμα κλιβάνου, ένα κέλυφος κλιβάνου, ένα επαγωγικό σώμα, ένα στήριγμα, ένα ηλεκτρικό σύστημα ελέγχου, ένα σύστημα μέτρησης της θερμοκρασίας και ένα σύστημα ψύξης του εξοπλισμού.
Το κέλυφος του κλιβάνου και ο κάτω βραχίονας του άνω σώματος του κλιβάνου συγκολλούνται με την πλάκα χάλυβα Q235 και την πλάκα χάλυβα και το κατώτερο τμήμα του επαγωγικού κώλου και του σώματος επαγωγής θερμότητας συνδέονται με το άνω σώμα του κλιβάνου μέσω μίας φλάντζας. Η αυλάκωση τήξης είναι κατασκευασμένη από κόκκινη χύτευση χαλκού. πυρήνα με Ιαπωνία Z10 φύλλα από πυριτίου χάλυβα φορτωθεί σε? πηνίο με διπλή γυάλινη κορδέλα περιτυλιγμένη ορθογώνια χάλκινη περιέλιξη και, καλή μόνωση, ισχυρή επίδραση ψύξης? νερό μανδύα ψύξης είναι κατασκευασμένο από ανοξείδωτο χάλυβα πλάκα 1Cr18ni9Ti πάχος 3mm, έχει υψηλή αντοχή, δόνηση μαγνητικό αποτέλεσμα καλό. Ο θάλαμος του κλιβάνου χωρίζεται σε τρεις κοιλότητες, τον θάλαμο τήξης, την ενδιάμεση υπερβολική κοιλότητα, την κοιλότητα θερμικής μόνωσης. Θάλαμος τήξης της λειτουργίας του υλικού · η υπερβολική κοιλότητα είναι κυρίως στατικό χαλκό νερό, μειώνοντας τη θερμοκρασία της θερμοκρασίας του κλιβάνου της θερμοκρασίας του κλιβάνου στη θερμική μόνωση, η κοιλότητα συντήρησης θερμότητας είναι κυρίως για να δώσει την μπάρα έλξης να παρέχει σταθερό τετηγμένο χαλκό και σταθερή θερμοκρασία.
Δύο συζευγμένα συστήματα ελέγχου, κλιματισμού, τήξης και μόνωσης, χρησιμοποιούνται για την προσαρμογή της πίεσης, ρυθμιζόμενου προφίλ πίεσης των τάσεων 380V, 340V, 300V, 270V, 240V, 120V, 180V, 150V, 120V, 90V (γραμμή). Ο έλεγχος θερμοκρασίας του κλιβάνου θερμικής θερμομόνωσης είναι εξοπλισμένος με χειροκίνητο και αυτόματο διακόπτη μετατροπής, όταν ο διακόπτης βρίσκεται στο εγχειρίδιο, τεχνητή ρύθμιση του κομβίου τάσης για τη ρύθμιση της τάσης εξόδου ενός μετασχηματιστή, έτσι ώστε να ελέγχεται η ισχύς εξόδου του ηλεκτρικού κλιβάνου. όταν ο διακόπτης είναι διατεταγμένος στο αυτόματο σύστημα ελέγχου με έναν τεχνητό ευφυή ελεγκτή θερμοκρασίας για τη ρύθμιση της τάσης εξόδου της πίεσης του μετασχηματιστή. Στο θερμομονωτικό τμήμα του τμήματος τήξης τοποθετείται αυτόματο σύστημα ελέγχου θερμοκρασίας. Ο θερμοστοιχείο είναι ένας οριζόντιος τύπος εισαγωγής και το θερμομονωτικό τμήμα είναι ένας τύπος εισαγωγής.
4.2 μούχλα μολύβδου κράματος χαλκού
Το καλούπι είναι κατασκευασμένο από μία ψύξη και δύο ψύξη. Το χιτώνιο ψύξης είναι κατασκευασμένο από ανθεκτικό στη θερμότητα χάλυβα και τα άλλα μέρη είναι κατασκευασμένα από χάλυβα ψυχρής έλασης. Με αυλακώσεις νερού στο καλούπι στο νερό ψύξης στην κατεύθυνση ροής του καλουπιού, έτσι ώστε να εξασφαλίζεται η ομοιομορφία της ψύξης.
Το σύστημα διανομής νερού ψύξης έχει σχεδιαστεί ειδικά για την ψύξη του καλουπιού. Το σύστημα διαθέτει μετρητή ροής εισόδου νερού και θερμόμετρο εξόδου νερού, το οποίο είναι κατάλληλο για τον χρήστη να παρακολουθεί και να ρυθμίζει το σύστημα ύδρευσης. Για την εξασφάλιση της σταθερότητας της παροχής ύδατος του κρυσταλλοποιητή, η προσθήκη συστήματος ελέγχου θερμοκρασίας νερού κρυσταλλοποιητή αποτελείται από ευφυή ηλεκτρική βαλβίδα ελέγχου συμπυκνωτή πλάκας, ελεγκτή θερμοκρασίας, όταν υπάρχει αλλαγή στη θερμοκρασία του νερού του καλουπιού, αλλαγή θερμοκρασίας μεταφορά σήματος στην έξυπνη ηλεκτρική βαλβίδα ελέγχου, το σύστημα στέλνει σήμα στην έξυπνη ηλεκτρική βαλβίδα ελέγχου, έξυπνη ηλεκτρική βαλβίδα ελέγχου σύμφωνα με το δεδομένο σήμα, αυτόματο έλεγχο του μεγέθους της ροής νερού, ένταση ψύξης συμπυκνωτή πλάκας αυτόματης ρύθμισης, έτσι ώστε για να εξασφαλιστεί η σταθερότητα της θερμοκρασίας του νερού της μούχλας.
4.3 τετραπολικός ηλεκτροκίνητος ηλεκτροκινητήρας σερβομηχανισμού
Το ανώτερο μηχάνημα οδηγήσεως αποτελείται από τέσσερις ορθοστάτες, μία ανώτερη και μία κατώτερη ράβδο κίνησης, ένα τμήμα σερβο ισχύος, ένα τμήμα μετάδοσης ισχύος, ένα συμπιεσμένο τμήμα κυλίνδρου έλξης και ένα σύστημα λειτουργίας διεργασίας.
Τέσσερα στηρίγματα αποτελούνται από μια κοίλη τετράγωνη συγκόλληση σωλήνων, το πάνω και κάτω κινητό τμήμα του σύρματος είναι με κινητήρα, ατέρμονα κοχλία και μειωτήρα σκουληκιών, η αλυσίδα και το σύρμα αποτελούνται από ένα σύστημα μετάδοσης ισχύος.
Όταν μεταβάλλεται η στάθμη νερού του χαλκού συγκράτησης κλίσης μέσω του συστήματος ανίχνευσης στάθμης νερού χαλκού μεταδίδει το σήμα στο αυτόματο σύστημα ελέγχου των οδηγιών μεταφοράς στον κινητήρα, ο κινητήρας σύμφωνα με τις οδηγίες στο κινητό και οι μεταβολές της στάθμης του χαλκού περνούν επίσης μέσω το σύστημα παρακολούθησης στάθμης υγρού θα μεταδώσει το σήμα στο σύστημα συναγερμού τροφοδοσίας, συναγερμούς συναγερμού, υποδηλώνοντας ότι η τροφοδοσία του χειριστή.
Η πρόσφυση της μηχανής έλξης αποτελείται από ένα σερβοκινητήρα, έναν μειωτήρα ταχύτητας, ένα σύστημα μετάδοσης κίνησης, έναν άξονα μετάδοσης κίνησης, έναν κύλινδρο έλξης και έναν κύλινδρο πίεσης.
Το σύστημα λειτουργίας διεργασιών αποτελείται κυρίως από την παρεμπόδιση της λειτουργίας της πλατφόρμας, του σερβοσυστήματος, της διασύνδεσης χρώματος ανθρώπου-μηχανής 10.5 ιντσών, του διακόπτη και ενός κουμπιού, που ελέγχεται από το PLC και τη διεπαφή ανθρώπου-μηχανής,

4.4 Κιβώτιο με κύλινδρο πυρήνα
Αποτελείται από πλαίσιο, σύστημα μετάδοσης ισχύος και πλάκα συλλογής συρμάτων. Το πλαίσιο είναι συγκολλημένο με χαλύβδινη δοκό Ι και η μετάδοση κίνησης αποτελείται από έναν κινητήρα, έναν μειωτή ταχύτητας, μια σύνθεση άξονα μετάδοσης. ταχύτητα με διαμορφωτή συχνότητας για αλλαγή συχνότητας κινητήρα για τον έλεγχο της ταχύτητας του κινητήρα.
Ο δίσκος απορρόφησης περιλαμβάνει ένα σώμα δίσκου και μηχανισμό διόγκωσης. Όταν η ταινία ένα ρολό, από τον μηχανισμό επέκτασης της συστολής θα απογυμνωθεί.

5. πεδίο εφαρμογής της προσφοράς της γραμμής παραγωγής

ΟΧΙ. ΟΝΟΜΑ ΠΟΣΟΤΗΤΑ
1 Ηλεκτρικά ερμάρια 750kg / 500kg κάθε 1 σετ
2 Αυτόματο κιβώτιο ελέγχου προς τα πάνω 1 σετ
3 Τέσσερις στήλες σέρβο οδηγούν μηχανή 1 σετ
4 Κύλινδρος 2 τεμάχια
5 Σωλήνα κυλίνδρου 12 τεμάχια
6

750kg / 500kg πυρήνα σιδήρου

κάθε 1 σετ
7 750kg / 500kg νερό μπουφάν κάθε 1 σετ
8 750 κιλά / 500 κιλά κάθε 1 σετ
9 750kg / 500kg κανάλι χαλκού κάθε 1 σετ
10 κράμα χαλκού κράματος κράματος κράματος 2sets
11 μούχλα γραφίτη 4pcs
12 με ένα κύλινδρο 2sets
13 δύο συνδεδεμένο σώμα επαγωγικού κλιβάνου 1 σετ
14 S βαθμονομημένο θερμοστοιχείο 2 τεμάχια
15 Προστατευτικό περίβλημα θερμοστοιχείου 2 τεμάχια
16 Προστατευτικό περίβλημα από καρβίδιο πυριτίου 4pcs
17 Επάνω κεφαλή μολύβδου 2sets
18 Γρήγορη σύνδεση 10pcs
19 Χαλαζιακή άμμος 7tons
20 Πυρίμαχα τούβλα 1 σετ
21 Πυκνωτής τύπου πλάκας 1 σετ
22 Ευφυής ηλεκτρική βαλβίδα ελέγχου 1 σετ

6, γραμμή παραγωγής των τεχνικών πληροφοριών για την παροχή
(1) τη γραμμή παραγωγής των αστικών συνθηκών,
(2) διάγραμμα ηλεκτρικού ελέγχου,
(3) σχέδιο ανταλλακτικών,
(4) εγχειρίδιο οδηγιών.

Wuxi Ανατολική Κίνα Furnace Co, Ltd

No.3 Βιομηχανικό Πάρκο Bashi Furong, Περιφέρεια Xishan, Wuxi City, επαρχία Jiangsu, Κίνα
Υπεύθυνος επικοινωνίας: Joey.Wong
Τηλ: +86 510 83788308
Φαξ: +86 510 83786308
Mob: +86 139 2112 5611
Wechat: 86 139 2112 5611

Whatsapp: 86 139 2112 5611

joey@wxhddl.cn
