Copper Strip plate sheet Upward Continuous Casting Machine  Energy Saving
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Jingjie
Πιστοποίηση: ISO/CE
Αριθμό μοντέλου: GVT
Υψηλό φως:

Προς τα επάνω

,

ρίχνουν Machine

Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Συσκευασμένος στην ξύλινη περίπτωση ή την πλαστική ταινία
Χρόνος παράδοσης: 20-30 οι εργάσιμες ημέρες μετά από έλαβαν την πληρωμή σας
Όροι πληρωμής: / T T ή L / C
Δυνατότητα προσφοράς: 10Sets ανά Μήνα
Προδιαγραφές
Προϊόν Υλικό: κράμα μαγνήσιου χαλκού ορείχαλκου χαλκού
Προϊόν: Φύλλο πιάτων λουρίδων
Διάμετροι προϊόντων: width450mm×thickness14mm×2strands
Τύπος: Πρός τα πάνω
Μήκος: Προσαρμοσμένη
Τύπος λειώνοντας φούρνων: Δύο συνδεδεμένος φούρνος επαγωγής πυρήνων συχνότητας
Εγγύηση: 12 μήνας
Υπηρεσία πωλήσεων: στείλετε τους μηχανικούς στο εξωτερικό
Περιγραφή προϊόντων



Ανοδική ενέργεια μηχανών συνεχών ρίψεων φύλλων πιάτων λουρίδων χαλκού - αποταμίευση

Ανοδική ενέργεια μηχανών συνεχών ρίψεων φύλλων πιάτων λουρίδων χαλκού - αποταμίευση 0Ανοδική ενέργεια μηχανών συνεχών ρίψεων φύλλων πιάτων λουρίδων χαλκού - αποταμίευση 1Ανοδική ενέργεια μηχανών συνεχών ρίψεων φύλλων πιάτων λουρίδων χαλκού - αποταμίευση 2Ανοδική ενέργεια μηχανών συνεχών ρίψεων φύλλων πιάτων λουρίδων χαλκού - αποταμίευση 3Ανοδική ενέργεια μηχανών συνεχών ρίψεων φύλλων πιάτων λουρίδων χαλκού - αποταμίευση 4Ανοδική ενέργεια μηχανών συνεχών ρίψεων φύλλων πιάτων λουρίδων χαλκού - αποταμίευση 5


Τεχνικές παράμετροι της γραμμής παραγωγής
1. Διαδικασία γραμμών παραγωγής
Σίτιση, τήξη, στατική, θερμική μόνωση, κρυστάλλωση, έλξη, ήττα, να πριονίσει και κοπή


2. Εξοπλισμός γραμμών παραγωγής
Συνδεδεμένος αφαιρεσμένος τον πυρήνα συχνότητα φούρνος επαγωγής δύο 1set

φόρμα 2set μολύβδου χαλκού κραμάτων

σερβο κίνηση τεσσάρων στηλών επάνω στη μηχανή 1set μολύβδου

Coiler με ένα εξέλικτρο πυρήνων 2 σύνολα


3. Κύριες τεχνικές παράμετροι του εξοπλισμού γραμμών παραγωγής
3.1 δύο συνδεδεμένος φούρνος επαγωγής πυρήνων συχνότητας
Ο ηλεκτρικός φούρνος: τήξη 120KW holding+ 210KW
3.1.1 κύριες τεχνικές παράμετροι του λειώνοντας τμήματος
(1) εκτιμημένη δύναμη: 210KW
(2) εκτιμημένη τάση: 380V
(3) συχνότητα: 50HZ
(4) ποσοστό τήξης: 750kg/h (+ +)
(5) εκτιμημένη ικανότητα: 2.5t
(6) κατανάλωση ισχύος: λιγότερο από 280kwh/t
(7) παράγοντας δύναμης: 0.95-1 (μετά από την αποζημίωση)
(8) η μέγιστη θερμοκρασία του φούρνου: 1350.
3.1.2 κύριες τεχνικές παράμετροι του τμήματος εκμετάλλευσης
(1) εκτιμημένη δύναμη: 120KW
(2) εκτιμημένη τάση: 380V
(3) συχνότητα: 50HZ
(4) εκτιμημένη ικανότητα: 3.5t
(5) παράγοντας δύναμης: 0.95-1 (μετά από την αποζημίωση)
(6) η μέγιστη θερμοκρασία του φούρνου: 1350.
3.2 φόρμα μολύβδου κραμάτων χαλκού
Χυτή μόλυβδος προδιαγραφή: πάχος 14mm ευρέως 450mm * * 2
3.3 σερβο κίνηση τεσσάρων στηλών επάνω στη μηχανή
(1) δύναμη σερβο μηχανών: 4.4KW
(2) ταχύτητα ρίψης μολύβδου: 50-150mm/min
(3) μέθοδος ρίψης μολύβδου: Μόλυβδος - στάση - μόλυβδος - στάση - απόσυρση - στάση - μόλυβδος δύο είδη παραμέτρων διαδικασίας on-line διευθετήσιμων
(4) παραγωγή: περισσότερο από 10t
3.4 Coiler με ένα εξέλικτρο πυρήνων
(1) το πάχος του υλικού ρόλων: 15mm ανώτατο
(2) πλάτος ρόλων: 450mm
(3) διάμετρος μπουκλών: διάμετρος 500mm
(4) βάρος μπουκλών: 8t ανώτατος
(5): Max με τη διάμετρο μπουκλών 2100mm
(6) δύναμη μηχανών: 3kw
(7) αναλογία μειωτών ταχύτητας: 1003.


4.Main σύνθεση του εξοπλισμού γραμμών παραγωγής
 4.1 συνδεδεμένος αφαιρεσμένος τον πυρήνα συχνότητα φούρνος επαγωγής δύο
    Ο ηλεκτρικός φούρνος αποτελείται κυρίως από μια κάλυψη φούρνων, ένα κοχύλι φούρνων, ένα σώμα επαγωγής, μια υποστήριξη, ένα ηλεκτρικό σύστημα ελέγχου, μια θερμοκρασία που μετρά το σύστημα και ένα σύστημα ψύξης του εξοπλισμού.
    Το κοχύλι φούρνων και το κατώτατο υποστήριγμα του ανώτερου σώματος φούρνων είναι ενωμένα στενά με το πιάτο χάλυβα Q235 και το πιάτο χάλυβα, και το χαμηλότερο μέρος του σώματος επαγωγής οσμηρών και του σώματος επαγωγής μόνωσης θερμότητας συνδέεται με το ανώτερο σώμα φούρνων μέσω μιας φλάντζας. Το αυλάκι τήξης αποτελείται από την κόκκινη ρίψη χαλκού ο πυρήνας με τις ελασματοποιήσεις χάλυβα πυριτίου της Ιαπωνίας Z10 φόρτωσε η σπείρα με τη διπλή κορδέλλα γυαλιού τύλιξε το ορθογώνιο τύλιγμα χαλκού και, την καλή μόνωση, ισχυρή επίδραση ψύξης το σακάκι υδρόψυξης αποτελείται από το πάχος 3mm πιάτων 1Cr18ni9Ti ανοξείδωτου, έχει υψηλής αντοχής, μαγνητικό αγαθό επίδρασης δόνησης. Η αίθουσα φούρνων διαιρείται σε τρεις κοιλότητες, η λειώνοντας αίθουσα, η ενδιάμεση υπερβολική κοιλότητα, η κοιλότητα θερμικής μόνωσης. Λειώνοντας αίθουσα της υλικής λειτουργίας η υπερβολική κοιλότητα είναι κυρίως στατικό νερό χαλκού, που μειώνει την υλική επίδραση διακύμανσης θερμοκρασίας φούρνων οσμηρών της θερμοκρασίας φούρνων στη θερμική μόνωση, η κοιλότητα συντήρησης θερμότητας πρόκειται κυρίως να δώσει το φραγμό έλξης παρέχει το σταθερό λειωμένο χαλκό και τη σταθερή θερμοκρασία.
     Η συνδεδεμένη συχνότητα δύο αφαίρεσε τον πυρήνα το σύστημα ελέγχου φούρνων επαγωγής, το τμήμα τήξης και μόνωσης είναι χρησιμοποιημένος ρυθμίζοντας μετασχηματιστής τάσης συζεύξεων βημάτων μόνος για να ρυθμίσει την πίεση, διευθετήσιμο σχεδιάγραμμα πίεσης 380V, 340v, 300V, 270V, 240V, 210v, 180V, 150V, 120V, τάση 90V (γραμμή). Λειώνοντας, ο έλεγχος θερμοκρασίας φούρνων θερμικής μόνωσης είναι εξοπλισμένος με το χειρωνακτικό και αυτόματο διακόπτη μετατροπής, όταν είναι ο διακόπτης στο χειρωνακτικό, τεχνητό κανονισμό του εξογκώματος τάσης για τη ρύθμιση της τάσης παραγωγής ενός μετασχηματιστή, ώστε να ελεγχθεί η παραγωγή ισχύος του ηλεκτρικού φούρνου όταν ο διακόπτης κανονίζεται στο αυτόματο σύστημα ελέγχου από τον τεχνητό ευφυή ελεγκτή θερμοκρασίας για να ρυθμίσει την τάση παραγωγής της πίεσης μετασχηματιστών. Ένα αυτόματο σύστημα ελέγχου θερμοκρασίας τακτοποιείται στη θερμότητα - μονώνοντας μέρος του μέρους οσμηρών. Το θερμοηλεκτρικό ζεύγος είναι ένας οριζόντιος τύπος παρεμβολής, και η θερμότητα - το μονώνοντας μέρος είναι ένας τύπος παρεμβολής.
4.2 φόρμα μολύβδου κραμάτων χαλκού
    Η φόρμα αποτελείται από το ένα δροσίζοντας και δύο δροσίζοντας. Το δροσίζοντας σακάκι αποτελείται από τον ανθεκτικό στη θερμότητα χάλυβα, και τα άλλα μέρη αποτελούνται από το ελασματοποιημένο εν ψυχρώ φύλλο χάλυβα. Με τα αυλάκια νερού στη φόρμα στο δροσίζοντας νερό στην κατευθυντική ροή φορμών, ώστε να εξασφαλιστεί η ομοιομορφία της ψύξης.
    Το σύστημα διανομής δροσίζοντας νερού σχεδιάζεται ειδικά για την ψύξη της φόρμας. Στο σύστημα παρέχεται ένας μετρητής ροής κολπίσκων νερού και ένα θερμόμετρο εξόδου νερού, το οποίο είναι κατάλληλο για το χρήστη να ελέγξει και να ρυθμίσει το υδάτινο σύστημα. Προκειμένου να εξασφαλιστεί η σταθερότητα της παροχής νερού crystallizer, η προσθήκη ενός crystallizer συστήματος ελέγχου θερμοκρασίας ύδατος αποτελείται από την ευφυή ηλεκτρική βαλβίδα ελέγχου συμπυκνωτών πιάτων, ένας ελεγκτής θερμοκρασίας, όταν υπάρχει μια αλλαγή στη θερμοκρασία ύδατος της φόρμας, μεταφορά σημάτων αλλαγής θερμοκρασίας στην ευφυή ηλεκτρική βαλβίδα ελέγχου, το σύστημα στέλνει το σήμα στην ευφυή ηλεκτρική βαλβίδα ελέγχου, ευφυής ηλεκτρική βαλβίδα ελέγχου σύμφωνα με το δεδομένο σήμα, αυτόματος έλεγχος το μέγεθος της ροής του νερού, της έντασης ψύξης συμπυκνωτών πιάτων της αυτόματης ρύθμισης, ώστε να εξασφαλιστεί η σταθερότητα της θερμοκρασίας ύδατος της φόρμας.

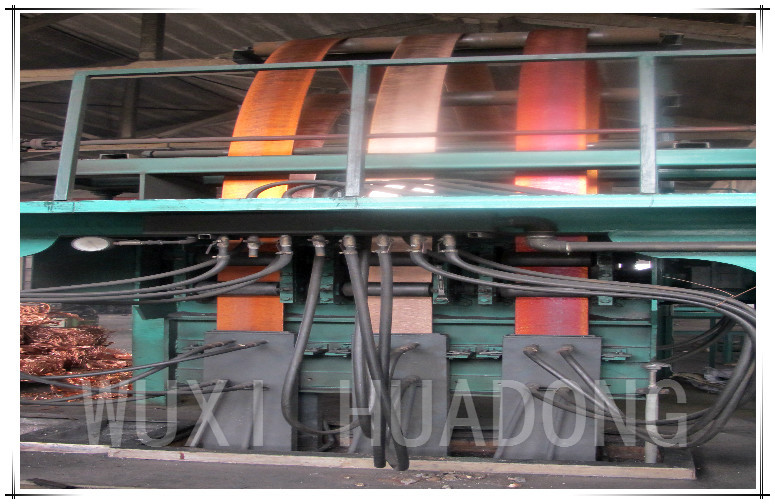

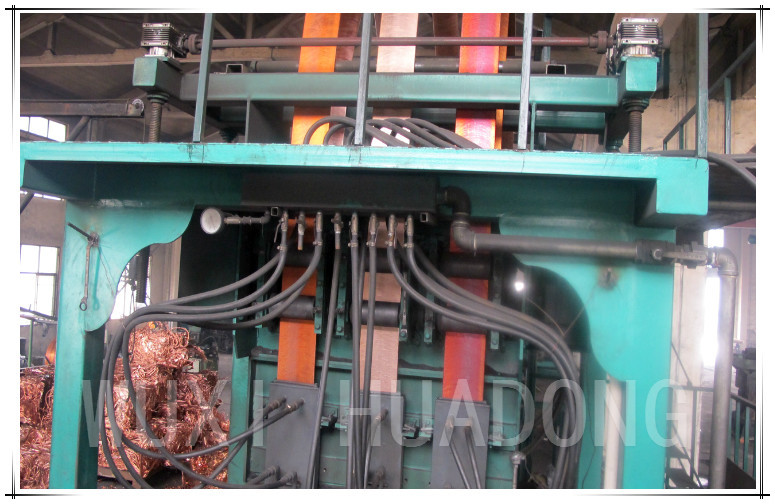

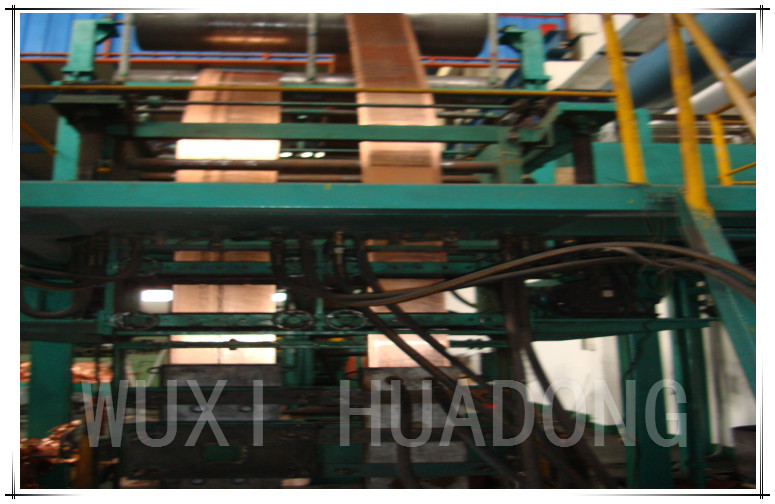

 4.3 σερβο κίνηση τεσσάρων στηλών επάνω στη μηχανή μολύβδου
    Η ανώτερη μηχανή οδηγών αποτελείται από τέσσερις όρθιες θέσεις, μια ανώτερη και χαμηλότερη κινούμενη ράβδο βιδών, ένα σερβο μέρος δύναμης, ένα μέρος μετάδοσης δύναμης, ένα πιέζοντας μέρος κυλίνδρων έλξης και ένα σύστημα λειτουργίας διαδικασίας.
    Το μετα υποστήριγμα τέσσερα αποτελείται από μια κοίλη τετραγωνική συγκόλληση σωλήνων, το πάνω-κάτω κινούμενο μέρος ράβδων καλωδίων είναι από τη μηχανή, ο μειωτής εργαλείων σκουληκιών και εργαλείων σκουληκιών, η αλυσίδα και η ράβδος καλωδίων αποτελούνται από ένα σύστημα μετάδοσης δύναμης.
    Όταν η αλλαγή σταθμών ύδατος χαλκού φούρνων εκμετάλλευσης, μέσω του ακολουθώντας συστήματος ανίχνευσης σταθμών ύδατος χαλκού, διαβιβάζει το σήμα στο αυτόματο σύστημα ελέγχου μεταβιβάστε τις οδηγίες στη μηχανή, μηχανή σύμφωνα με τις οδηγίες για τον κινητό, και οι αλλαγές σταθμών ύδατος χαλκού περνούν επίσης μέσω του υγρού ακολουθώντας συστήματος επιπέδων θα διαβιβάσουν το σήμα στην τροφοδότηση του συστήματος συναγερμών, συναγερμοί συναγερμών, που προτείνουν εκείνη την σίτιση χειριστών.
    Η έλξη της μηχανής έλξης αποτελείται από μια σερβο μηχανή, έναν μειωτή ταχύτητας, ένα σύστημα εργαλείων, έναν άξονα μετάδοσης, έναν κύλινδρο έλξης και έναν πιέζοντας κύλινδρο.
Το σύστημα λειτουργίας διαδικασίας αποτελείται κυρίως από αντιπαρεμβατικό της λειτουργούσας πλατφόρμας, σερβο σύστημα, 10,5 ίντσες χρωματίζουν την ανθρώπου-μηχανής διεπαφή, τον επαφέα και ένα κουμπί, που ελέγχεται από το PLC και η ανθρώπου-μηχανής διεπαφή, η διεπαφή μπορεί να επιδείξει την ταχύτητα,

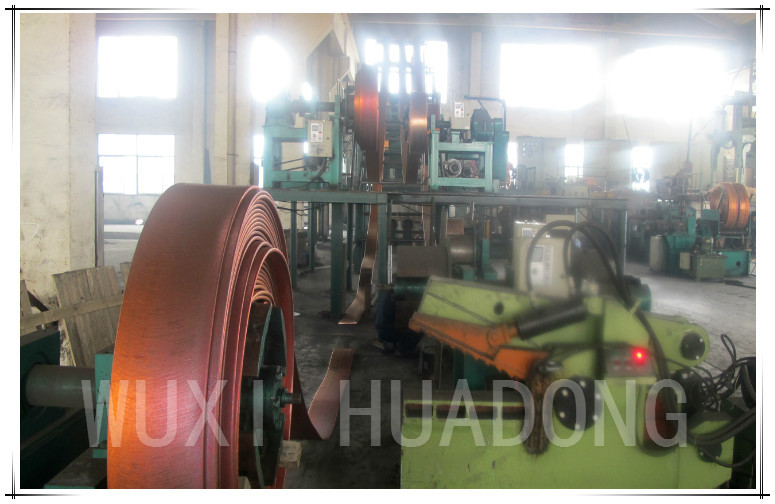

4.4 Coiler με ένα εξέλικτρο πυρήνων
    Αποτελεσμένος από ένα πλαίσιο, ένα σύστημα μετάδοσης δύναμης και ένα καλώδιο που συλλέγουν το πιάτο. Το πλαίσιο ενώνεται στενά από την ι-ακτίνα χάλυβα και η κίνηση αποτελείται από μια μηχανή, ένας μειωτής ταχύτητας, μια σύνθεση άξονων μετάδοσης ταχύτητα από το διαμορφωτή συχνότητας για την αλλαγή συχνότητας μηχανών στην ταχύτητα μηχανών ελέγχου.
    Ο δίσκος λήψης περιλαμβάνει ένα σώμα δίσκων και έναν πρημένος μηχανισμό. Όταν η λουρίδα ένας ρόλος, από το μηχανισμό επέκτασης της συστολής θα γδύσει έξω.



5. Πεδίο του ανεφοδιασμού γραμμών παραγωγής

Αριθ. ΟΝΟΜΑ ΠΟΣΟΤΗΤΑ
1 750kg/500kg ηλεκτρικά γραφεία   κάθε 1 σύνολο
2 Ανοδικό γραφείο αυτόματου ελέγχου  1set
3 Σερβο κίνηση τεσσάρων στηλών επάνω στη μηχανή  1set
  4 Κύλινδρος  2pcs
  5 Σωλήνας κυλίνδρων  12pcs
  6

750kg/500kg πυρήνας σιδήρου

 κάθε 1 σύνολο
  7 υδροθάλαμος 750kg/500kg  κάθε 1 σύνολο
  8 750kg/500kg σπείρα  κάθε 1 σύνολο
  9 750kg/500kg κανάλι χαλκού  κάθε 1 σύνολο
 10 συνέλευση φορμών μολύβδου χαλκού κραμάτων  2sets
 11 από γραφίτη φόρμα  4pcs
 12 coiler με ένα εξέλικτρο πυρήνων  2sets
 13 δύο συνδεδεμένο σώμα φούρνων επαγωγής  1set
 14 Βαθμολογημένο το S θερμοηλεκτρικό ζεύγος  2pcs
 15 Προστατευτικό μανίκι θερμοηλεκτρικών ζευγών  2pcs
 16 Προστατευτικό μανίκι καρβιδίου του πυριτίου  4pcs
 17 Επάνω στο κεφάλι μολύβδου  2sets
 18 Γρήγορος συνδετήρας  10pcs
 19 Άμμος χαλαζία  7tons
 20 Πυρίμαχα τούβλα  1set
 21 Συμπυκνωτής πιάτο-τύπων  1set
 22 Ευφυής ηλεκτρική βαλβίδα ελέγχου  1set





6.Production γραμμή τεχνικών πληροφοριών που παρέχουν
(1) η γραμμή παραγωγής των αστικών όρων
(2) ηλεκτρικό διάγραμμα ελέγχου
(3) σχεδιασμός ανταλλακτικών
(4) εγχειρίδιο οδηγίας
