Περικοπή στο μήκος 12M καυτή κυλώντας μηχανή με την υδραυλική ομαδοποίηση προωθητών καταλυμάτων
ΚΑΥΤΟΣ ΕΞΟΠΛΙΣΜΟΣ ΔΙΑΔΙΚΑΣΙΑΣ ΜΥΛΩΝ ΡΟΛΩΝ
Βάση σχεδίου
1 προδιαγραφή πρώτης ύλης: 100×100×2000mm
2 προδιαγραφή τελικών προϊόντων: Φ10~Φ28mm hot-rolled παραμορφωμένος φραγμός,
περικοπή--μήκος 12m
3 ωριαία παραγωγή: 10t/h
Κυλώντας διαμόρφωση μύλων τύπων και κυλίσματος
1 ο τύπος σχεδιαγράμματος κυλώντας μύλων υιοθετεί ημισυνεχή.
2 για να κυλήσουν τον ελάχιστο παραμορφωμένο Φ10mm φραγμό τμημάτων βασισμένο σε 75×75mm
τα καταλύματα, κυλώντας περάσματα είναι 15.
3 υιοθετήστε τον τύπο «μιας στάσης της υπηρεσίας» για να μειώσετε τα κυλώντας περάσματα βαθμιαία.

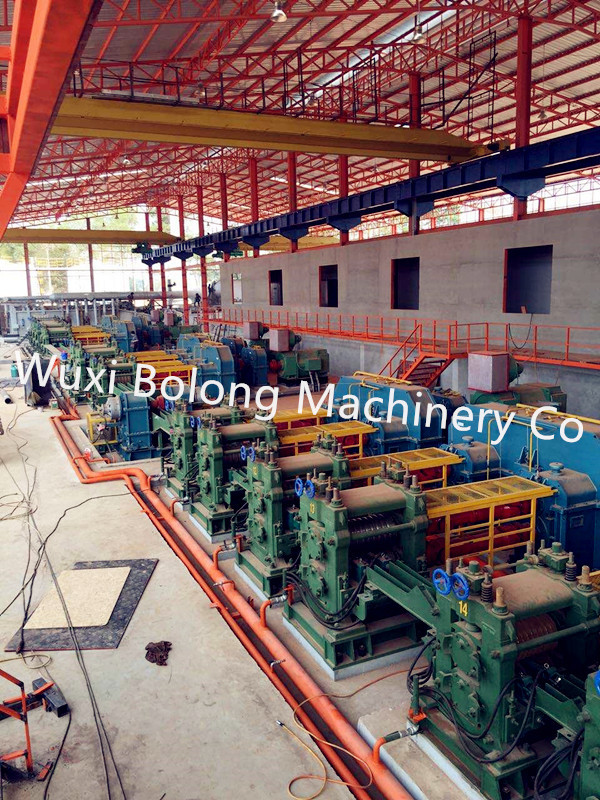

4 υπάρχουν συνολικές 11 στάσεις του κυλώντας μύλου σε ολόκληρη τη γραμμή παραγωγής,
συμπεριλαμβανομένου Φ400×1 του τραχιού κυλώντας μύλου, ενδιάμεσος κυλώντας μύλος Φ300×6
και λήξη Φ300×2×2 που κυλά το εκατομμύριο.
5 κίνηση κυλώντας μύλων: Φ400×1 ο τραχύς κυλώντας μύλος είναι μηχανή εναλλασσόμενου ρεύματος. Φ300×6
ο ενδιάμεσος κυλώντας μύλος είναι «κινήσεις έξι μιας μηχανής εναλλασσόμενου ρεύματος».
η λήξη του κυλώντας μύλου είναι «κινήσεις δύο ενός συνεχούς ρεύματος»
Φ300×2×2
6 η υψηλότερη ταχύτητα κυλίσματος των τελικών προϊόντων στέκεται να κυλήσει Φ10mm
ο παραμορφωμένος φραγμός είναι 8m/s.
Χαρακτηριστικό εξοπλισμού
1. Η στάση κυλώντας μύλων υιοθετεί το pre-stressed τύπο. Αυτός ο τύπος είναι υψηλός
ακαμψία και εύκολος να αλλάξει τον κύλινδρο.
2. Η οδήγηση του μύλου κυλίσματος εφαρμόζει το μειωτή και το ντούμπλεξ υιοθετεί
ενωμένο μείωση κιβώτιο ταχυτήτων δύο-βαθμού. Αυτός ο τύπος έχει το ακόλουθο πλεονέκτημα:
χαμηλό βάρος, μικρός όγκος, οικονομικό διαστημικό επάγγελμα, χαμηλότερο κόστος και κ.λπ.
Υλικό εργαλείο-άξονων: 42CrMo που σφυρηλατείται, εργαλείο υλικό ZG35CrMo ροδών,
το κιβώτιο είναι δομικών μερών.
3. Η είσοδος κρεβατιών ψύξης υιοθετεί χωρίς πίνακα κυλίνδρων πνευματικό
εισάγοντας τον τύπο, ο οποίος έχει το πλεονέκτημα του ελαφριού εξοπλισμού, απλός, χαμηλού
κόστος και εύκολη συντήρηση έναντι της εισόδου τύπων πιάτων ποδιών
συσκευή.
4. Η κουρά τέλος-καλλιέργειας και πετάγματος πολλαπλάσιος-μήκους υιοθετεί
η πνευματική συχνότητα συμπλεκτών ελέγχει την ταχύτητα, rotatory τύπος. Αυτός ο τύπος
η κουρά πετάγματος έχει το πλεονέκτημα της χαμηλής δύναμης μηχανών, απλός ηλεκτρικός
έλεγχος και χαμηλή επένδυση έναντι της εκκίνησης-στάσης κουράς πετάγματος.
5. Η συσσώρευση υιοθετεί το μηχανικό πνευματικό συνδυασμένο τύπο
η αυτόματη μηχανή, και το υλικό για τη συσσώρευση είναι ράβδος καλωδίων Φ6.5mm.
Κατάλογος εξοπλισμού διαδικασίας
Αριθ. | Όνομα εξοπλισμού | Qty |
Μονάδα βάρος (τ) |
Σύνολο βάρος (τ) |
Κύρια απόδοση |
1 | Ομαδοποιώντας υποστήριγμα | 1 σύνολο | 5 | 5 |
Τύπος: υδραυλικός προωθητής καταλυμάτων ομαδοποίηση Αποθηκευμένο υποστήριγμα κατάλυμα μέγιστο Qty: 40pcs Αποθηκευμένο υποστήριγμα μέγιστο καταλυμάτων. Βάρος: 3.5t Προωθητής καταλυμάτων: Ώθηση: 25KN Ταχύτητα ώθησης: μπροστινό 0.05m/s, οπίσθιο 0.1m/s Κτύπημα: 1350mm |
2 | Πίνακας κυλίνδρων χρέωσης φούρνων |
2 ομάδα s |
4.8 | 9.6 |
Τύπος: συγκεντρωμένη οδήγηση, αντιστρέψιμος Κύλινδρος: φ240×650mm Κύλινδρος που χωρίζει κατά διαστήματα: 890mm Γραμμική ταχύτητα του κυλίνδρου επιφάνεια: 1m/s Οδηγώντας μηχανή: AC15KW |
3 | Προωθητής καταλυμάτων | 1 σύνολο | 3.5 | 3.5 |
Τύπος: υδραυλικός προωθητής καταλυμάτων Ώθηση: 100KN Κτύπημα: 650mm Ταχύτητα ώθησης: μπροστινό 0.05m/s, οπίσθιο 0.1m/s Υδραυλικός κύλινδρος: φ150/φ105mm Πίεση συστημάτων: 10MPa Πίεση πετρελαίου εργασίας: 6.3MPa |
4 | Απομονωτής | 1 σύνολο | 0,5 | 0,5 | Τύπος: απομονωτής άνοιξη |
5 | Ταΐζοντας υποστήριγμα | 1 σύνολο | 1 | 1 | Τύπος: δομικό μέρος |
6 | Μηχανή καταλυμάτων έξω | 1 σύνολο | 5 | 5 |
Τύπος: οριζόντια κινούμενη αλυσίδα αυτοκινήτων Ώθηση: 0.2KN Ταχύτητα ώθησης: 0.875m/s Κτύπημα: 4000mm Οδηγώντας μηχανή: AC7.5KW |
7 |
Κύλινδρος φούρνων έξω πίνακας |
2 ομάδα s |
4 | 8 |
Τύπος: συγκεντρωμένη οδήγηση, αντιστρέψιμη Κύλινδρος: φ240×600mm Κύλινδρος που χωρίζει κατά διαστήματα: 1000mm Γραμμική ταχύτητα του κυλίνδρου επιφάνεια: 2m/s Οδηγώντας μηχανή: AC7.5KW |
8 | Λειτουργώντας πίνακας κυλίνδρων πριν από τη μηχανή | 1 ομάδα | 8 | 8 |
Τύπος: συγκεντρωμένη οδήγηση, αντιστρέψιμη Κύλινδρος: φ240×900mm Κύλινδρος που χωρίζει κατά διαστήματα: 1000mm Γραμμική ταχύτητα του κυλίνδρου επιφάνεια: 2.6m/s Οδηγώντας μηχανή: AC15KW |
9 |
Φ400 τραχύ κύλισμα μύλος |
1 στάση |
60 | 60 |
Τύπος στάσεων: pre-stressed τύπος τρεις-ρόλων Κύλινδρος: φ400-φ350×800mm Ανώτατο άνοιγμα κυλίνδρων: 50mm Μέγιστη δύναμη κυλίσματος: 1000KN Μέγιστη ροπή κυλίσματος: 30×2KN.m Σφόνδυλος: φ1800mm Κύρια μηχανή: AC800Kw |
10 |
Κύλινδρος διπλός-στρώματος πίνακας |
1 σύνολο | 10 | 10 | |
11 |
Ενδιάμεσος κύλινδρος πίνακας |
1 ομάδα |
5 | 5 |
Τύπος: συγκεντρωμένη οδήγηση, αντιστρέψιμος Κύλινδρος: φ200×700mm Κύλινδρος που χωρίζει κατά διαστήματα: 1000mm Γραμμική ταχύτητα του κυλίνδρου επιφάνεια: 2.6m/s Οδηγώντας μηχανή: AC7.5KW |
12 |
τέλος-καλλιέργεια 1# κουρά πετάγματος |
1 σύνολο | 8 | 8 |
Τύπος: πνευματικός συμπλέκτης, η συχνότητα ελέγχει την ταχύτητα, περιστροφική τύπος Τέμνον μέγιστο τμήμα: 1500mm ² Τέμνουσα θερμοκρασία ≥850℃ Οδηγώντας μηχανή: YTSZ30KW |
13 |
Φ300×6 ενδιάμεσος συνεχές κύλισμα ομάδα μύλων |
1 στάση |
80 | 90 |
Τύπος στάσεων: δύο-ρόλος pre-stressed Κύλινδρος: φ330-φ280×600mm Μέγιστο κυλίνδρων που ανοίγει: 30mm Μέγιστη δύναμη κυλίσματος: 600KN Μέγιστη ροπή κυλίσματος: 15×2KN.m Κύρια μηχανή: AC630Kw |
14 | Επαναλήπτης | 4 σύνολα | 1.5 | 6 | Τύπος: δομικό μέρος |
15 |
Φ300×2 λήξη συνεχές κύλισμα μύλος |
2 ομάδα s |
20 | 40 |
Τύπος στάσεων: pre-stressed τύπος Κύλινδρος: φ330-φ280×600mm Μέγιστο κυλίνδρων που ανοίγει: 20mm Μέγιστη δύναμη κυλίσματος: 250KN Μέγιστη ροπή κυλίσματος: 4.5×2KN.m Κύρια μηχανή: DC450Kw |
16 |
τέλος-καλλιέργεια 2# κουρά πετάγματος |
1 σύνολο | 8 | 8 |
Τύπος: πνευματικός συμπλέκτης, η συχνότητα ελέγχει την ταχύτητα, περιστροφικός τύπος Τέμνον μέγιστο τμήμα: 250mm ² Τέμνουσα θερμοκρασία ≥850℃ Οδηγώντας μηχανή: YTSZ30KW |
17 | Κάθετος βρόχος | 1 σύνολο |
Τύπος: πνευματικός βρόχος πάνω-κάτω Ύψος βρόχος-έναρξης: 320mm |
||
18 |
Παραμένοντη θερμότητα επεξεργασία κατόπιν κυλώντας μηχανή |
1 σύνολο | 2.5 | 2.5 | |
19 | Ρόλος τσιμπήματος |
Τύπος: πνευματική στερέωση, ταχύτητα ελέγχων συχνότητας Κύλινδρος: φ240×60mm Γραμμική ταχύτητα της επιφάνειας κυλίνδρων: 4.5~9m/s |
|||
20 | Κουρά πετάγματος πολλαπλάσιος-μήκους | 1 σύνολο | 8 | 8 |
Τύπος: πνευματικός συμπλέκτης, η συχνότητα ελέγχει την ταχύτητα, περιστροφικός τύπος Τέμνον μέγιστο τμήμα: 150mm Τέμνουσα θερμοκρασία: ≥600℃ Οδηγώντας μηχανή: YTSZ 37Kw |
21 | Τέλος-στερεώνοντας ρόλος | 2 σύνολα | 2.5 | 5 |
Τύπος: πνευματική στερέωση, η συχνότητα ελέγχει την ταχύτητα Κύλινδρος: φ240×60mm Γραμμική ταχύτητα της επιφάνειας κυλίνδρων: 4.5~8m/s Οδηγώντας μηχανή: YTSZ11KW |
22 |
Δροσίζοντας κρεβάτι είσοδος της συσκευής |
1 σύνολο | 35 | 35 |
Τύπος: πίνακας μη-κυλίνδρων πνευματικός είσοδος Είσοδος της διάρκειας: 1.5s/time |
23 | Δροσίζοντας κρεβάτι |
Τύπος: βαθμιαία Αποτελεσματική περιοχή: 4.5×42m ² Εργαλείο που χωρίζει κατά διαστήματα: 90mm Σταθερό εργαλείο που χωρίζει κατά διαστήματα: 500mm Κινητό εργαλείο που χωρίζει κατά διαστήματα: 500mm Διάρκεια βημάτων: 2s/time Οδηγώντας μηχανή: AC55Kw |
|||
24 | Συσκευή ευθυγράμμισης | 1set | 3.5 | 3.5 |
Τύπος: ενιαία οδήγηση αλυσίδων Κύλινδρος: φ100×400mm Γραμμική ταχύτητα της επιφάνειας κυλίνδρων: 0.2m/s Οδηγώντας μηχανή: AC1.5KW |
25 | Συσκευή εξόδων δροσίζοντας κρεβατιών | 1set | 30 | 30 |
Τύπος: η υδραυλική εγκάρσια υποστήριξη δακτυλογραφεί έξω Περιστροφική διάρκεια: 6s/time |
26 | Run-out δροσίζοντας κρεβατιών πίνακας κυλίνδρων | 5groups | 2 | 10 |
Τύπος: συγκεντρωμένη ζώνη οδήγηση Κύλινδρος: φ200×700mm Κύλινδρος που χωρίζει κατά διαστήματα: 1000mm Γραμμική ταχύτητα της επιφάνειας κυλίνδρων: 2.5m/s Οδηγώντας μηχανή: AC7.5KW |
27 | Τέμνουσα μηχανή τελικών προϊόντων | 1set | 10 | 10 |
Τύπος: ανώτερος τέμνων τύπος υδραυλική κουρά Τελικό προϊόν Τέμνουσα δύναμη: 1600KN Πλάτος λεπίδων: 800mm Λεπίδα που ανοίγει: 160mm Τέμνοντες χρόνοι: 6times/min |
28 |
Πίνακας κυλίνδρων κατόπιν κοπή |
1group | 5 | 5 |
Τύπος: συγκεντρωμένη ζώνη οδήγηση Κύλινδρος: φ200×700mm Κύλινδρος που χωρίζει κατά διαστήματα: 1000mm Γραμμική ταχύτητα της επιφάνειας κυλίνδρων: 2.5m/s Οδηγώντας μηχανή: AC7.5KW |
29 |
Περικοπή--μήκος διάφραγμα |
1set | 0,2 | 0,2 |
Τύπος: πνευματική ανύψωση Διάφραγμα που ανοίγει: 150mm |
30 |
Μεταφορά φραγμών μηχανή που ροντάρεται πίνακας κυλίνδρων |
1group | 6 | 6 |
Τύπος: συγκεντρωμένη ζώνη οδήγηση Κύλινδρος: φ200×700mm Κύλινδρος που χωρίζει κατά διαστήματα: 1000mm Γραμμική ταχύτητα της επιφάνειας κυλίνδρων: 2.5m/s Οδηγώντας μηχανή: AC7.5KW |
31 |
Μεταφορά φραγμών μηχανή |
1set | 5 | 5 |
Τύπος: πνευματική ανύψωση, φραγμός μεταφοράς αλυσίδα-τύπων Πίσσα αλυσίδων: 38.1mm Αλυσίδα που χωρίζει κατά διαστήματα: 1600mm Ταχύτητα μεταφοράς: 0.6m/s Οδηγώντας μηχανή: AC11Kw |
32 | Συσκευή ευθυγράμμισης συλλογής | 1set | 0,275 | 0,275 |
Τύπος: πνευματικό ωθώντας πιάτο τύπος |
33 | Συσκευή συλλογής | 1set | 2.5 | 2.5 |
Τύπος: διπλός περιστροφικός τύπος καναλιών Βάρος συλλογής: 3500kg Αλλαγή καναλιών περιστροφική διάρκεια: 6.8s Οδηγώντας μηχανή: AC7.5KW |
34 |
Run-out συλλογής πίνακας κυλίνδρων |
1group | 4.5 | 4.5 |
Τύπος: συγκεντρωμένη αλυσίδα οδήγηση Κύλινδρος: φ200×400mm Κύλινδρος που χωρίζει κατά διαστήματα: 800mm Γραμμική ταχύτητα του κυλίνδρου επιφάνεια: 0.52m/s Οδηγώντας μηχανή: AC7.5KW |
35 | Συσσωρεύοντας μηχανή | 1group | 4 | 4 |
Τύπος: πνευματική ανύψωση και πέφτοντας, μηχανικός ενωμένος περιστροφή τύπος Συσσωρεύοντας μέγιστη εξωτερική διάμετρος: 350mm Συσσώρευση ενός χρόνου δεσμών: 8s Οδήγηση της μηχανής: AC1.5KW |
36 |
Συσσώρευση της μηχανής run-out πίνακας κυλίνδρων |
1set | 3 | 3 |
Τύπος: συγκεντρωμένη αλυσίδα οδήγηση Κύλινδρος: φ200×400mm Κύλινδρος που χωρίζει κατά διαστήματα: 1000mm Γραμμική ταχύτητα της επιφάνειας κυλίνδρων: 0.52m/s Οδηγώντας μηχανή: AC7.5KW |
Αυτό είναι σχέδιο του πελάτη μας, χορηγώντας τις συγκεκριμένες απαιτήσεις σας να σχεδιάσετε και να κατασκευάσετε το εκατομμύριο καυτού κυλίσματος.
