Τελειώνοντας τον καυτό ρόλο αλέστε τα Drive ενός συνεχούς ρεύματος δύο καταλύματα 75×75×2000mm
ΚΑΥΤΟΣ ΕΞΟΠΛΙΣΜΟΣ ΔΙΑΔΙΚΑΣΙΑΣ ΜΥΛΩΝ ΡΟΛΩΝ
Βάση σχεδίου
1 προδιαγραφή πρώτης ύλης: 60×60×2000mm
2 προδιαγραφή τελικών προϊόντων: Φ8~Φ12mm hot-rolled παραμορφωμένος φραγμός,
περικοπή--μήκος 612m
3 ωριαία παραγωγή: 8-10t/h
Κυλώντας διαμόρφωση μύλων τύπων και κυλίσματος
1 ο τύπος σχεδιαγράμματος κυλώντας μύλων υιοθετεί ημισυνεχή.
2 για να κυλήσουν τον ελάχιστο παραμορφωμένο Φ10mm φραγμό τμημάτων βασισμένο σε 75×75mm
τα καταλύματα, κυλώντας περάσματα είναι 15.
3 υιοθετήστε τον τύπο «μιας στάσης της υπηρεσίας» για να μειώσετε τα κυλώντας περάσματα βαθμιαία.

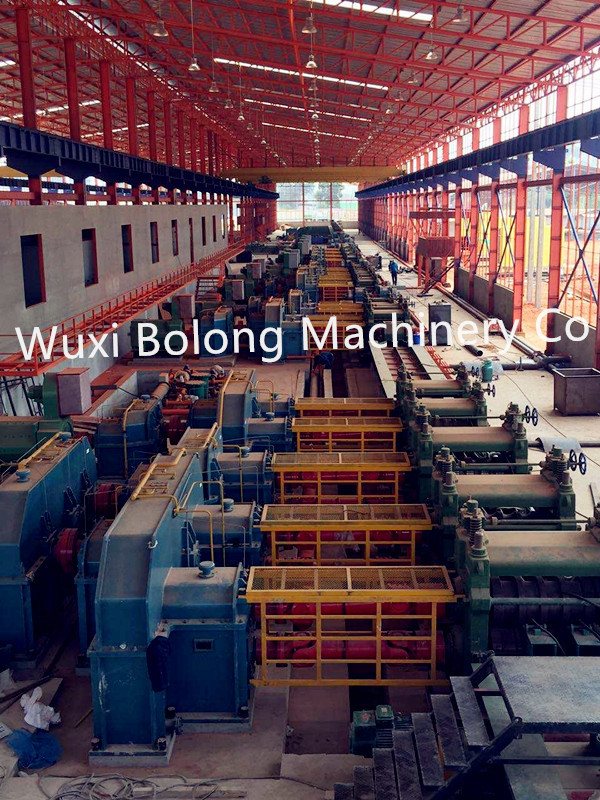

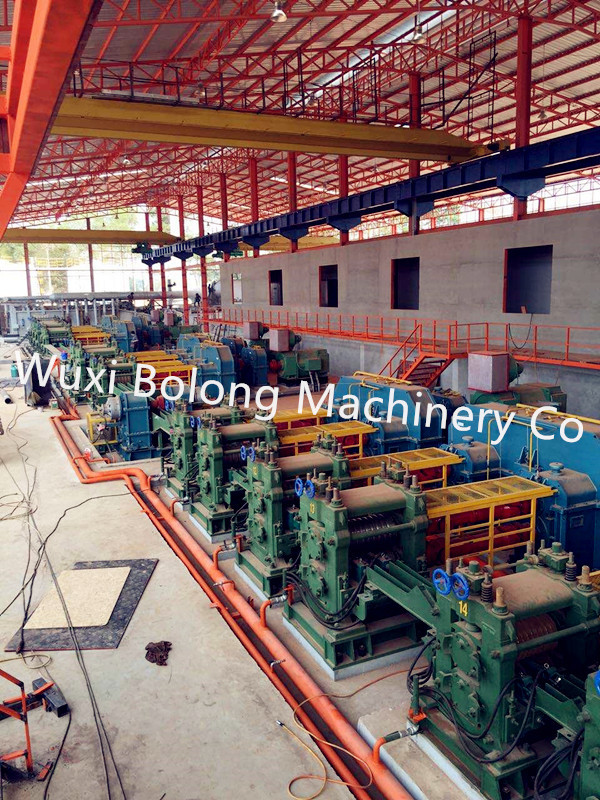

4 υπάρχουν συνολικές 11 στάσεις του κυλώντας μύλου σε ολόκληρη τη γραμμή παραγωγής,
συμπεριλαμβανομένου Φ400×1 του τραχιού κυλώντας μύλου, ενδιάμεσος κυλώντας μύλος Φ300×6
και λήξη Φ300×2×2 που κυλά το εκατομμύριο.
5 κίνηση κυλώντας μύλων: Φ400×1 ο τραχύς κυλώντας μύλος είναι μηχανή εναλλασσόμενου ρεύματος. Φ300×6
ο ενδιάμεσος κυλώντας μύλος είναι «κινήσεις έξι μιας μηχανής εναλλασσόμενου ρεύματος».
η λήξη του κυλώντας μύλου είναι «κινήσεις δύο ενός συνεχούς ρεύματος»
Φ300×2×2
6 η υψηλότερη ταχύτητα κυλίσματος των τελικών προϊόντων στέκεται να κυλήσει Φ10mm
ο παραμορφωμένος φραγμός είναι 8m/s.
Χαρακτηριστικό εξοπλισμού
1. Η στάση κυλώντας μύλων υιοθετεί το pre-stressed τύπο. Αυτός ο τύπος είναι υψηλός
ακαμψία και εύκολος να αλλάξει τον κύλινδρο.
2. Η οδήγηση του μύλου κυλίσματος εφαρμόζει το μειωτή και το ντούμπλεξ υιοθετεί
ενωμένο μείωση κιβώτιο ταχυτήτων δύο-βαθμού. Αυτός ο τύπος έχει το ακόλουθο πλεονέκτημα:
χαμηλό βάρος, μικρός όγκος, οικονομικό διαστημικό επάγγελμα, χαμηλότερο κόστος και κ.λπ.
Υλικό εργαλείο-άξονων: 42CrMo που σφυρηλατείται, εργαλείο υλικό ZG35CrMo ροδών,
το κιβώτιο είναι δομικών μερών.
3. Η είσοδος κρεβατιών ψύξης υιοθετεί χωρίς πίνακα κυλίνδρων πνευματικό
εισάγοντας τον τύπο, ο οποίος έχει το πλεονέκτημα του ελαφριού εξοπλισμού, απλός, χαμηλού
κόστος και εύκολη συντήρηση έναντι της εισόδου τύπων πιάτων ποδιών
συσκευή.
4. Η κουρά τέλος-καλλιέργειας και πετάγματος πολλαπλάσιος-μήκους υιοθετεί
η πνευματική συχνότητα συμπλεκτών ελέγχει την ταχύτητα, rotatory τύπος. Αυτός ο τύπος
η κουρά πετάγματος έχει το πλεονέκτημα της χαμηλής δύναμης μηχανών, απλός ηλεκτρικός
έλεγχος και χαμηλή επένδυση έναντι της εκκίνησης-στάσης κουράς πετάγματος.
5. Η συσσώρευση υιοθετεί το μηχανικό πνευματικό συνδυασμένο τύπο
η αυτόματη μηχανή, και το υλικό για τη συσσώρευση είναι ράβδος καλωδίων Φ6.5mm.

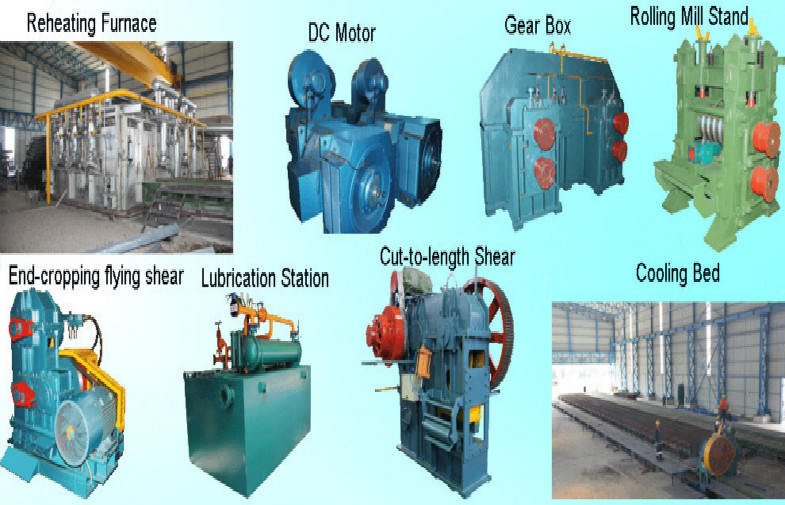

Κατάλογος εξοπλισμού διαδικασίας
Μηχανικό μέρος | |
1 | Ο πυργίσκος κουταλών/το κινούμενες αυτοκίνητο κουταλών/η κουτάλα καθόρισαν την υποστήριξη (που καθορίζεται από τους πελάτες) |
2 | Tundish |
3 | Tundish αυτοκίνητο |
4 | Φόρμα |
5 | Συσκευή δόνησης φορμών |
6 | Συσκευή κίνησης δόνησης |
7 | Προστασία της κάλυψης για τη συσκευή δόνησης |
8 | Δευτεροβάθμιο ψεκάζοντας πλαίσιο ψύξεων |
9 | Δευτεροβάθμιος ψεκάζοντας σωλήνας ψύξεων |
10 | Ψεκάζοντας ακροφύσιο για το δευτεροβάθμιο δροσίζοντας νερό |
11 | Συσκευή κυλίνδρων υποστήριξης για δευτεροβάθμιο και τρίτον την ψύξη |
12 | Απόσυρση που ισιώνει τη μηχανή |
13 | Συσκευή μετάδοσης για την απόσυρση που ισιώνει τη μηχανή |
14 | Καθολική ένωση |
15 | Άκαμπτος πλαστός φραγμός |
16 | Συσκευή αποθήκευσης πλαστών φραγμών |
17 | Κύλινδρος οδηγών για τη συσκευή αποθήκευσης πλαστών φραγμών |
18 | Πίνακας κυλίνδρων παράδοσης καταλυμάτων |
19 | Υδραυλικός προωθητής καταλυμάτων |
20 | Πλατφόρμα για τη συλλογή καταλυμάτων |
21 | Τέμνουσα μηχανή φλογών/υδραυλική κουρά (που καθορίζεται από τους πελάτες) |
Σύστημα ελέγχου Electrics | |
23 | Σύστημα ελέγχου για τη δόνηση φορμών |
24 | Σύστημα ελέγχου για την απόσυρση που ισιώνει τη μηχανή |
25 | Αποτελεσματικό σύστημα ελέγχου για τον πλαστό φραγμό |
28 | Σύστημα ελέγχου για τον πίνακα κυλίνδρων παράδοσης καταλυμάτων |
29 | Σύστημα ελέγχου για το κατάλυμα έξω |
30 | Σύστημα ελέγχου για τον κεντρικό υδραυλικό σταθμό |
Δομή χάλυβα | |
31 | Κύρια πλατφόρμα ρίψεων |
32 | Πλατφόρμα ρίψεων |
33 | Πλατφόρμα για την αποθήκευση πλαστών φραγμών |
Βοηθητικό σύστημα | |
34 | Υδραυλικό σύστημα |
35 | Απαλλαγή της συσκευής για το δευτεροβάθμιο ατμό ψύξεων |
36 | Σύστημα ελέγχου για το δευτεροβάθμιο δροσίζοντας νερό |
37 | Ανασταλμένο κιβώτιο λειτουργίας για την απόσυρση που ισιώνει το μέρος |
38 | Η ειδική διαμόρφωση μπορεί να παρασχεθεί σύμφωνα με τις απαιτήσεις πελατών |
