Υψηλής ταχύτητας μίνι μηχανήματα 80mm κυλώντας μύλων χάλυβα καυτά καταλύματα × 80mm
ΚΑΥΤΟΣ ΕΞΟΠΛΙΣΜΟΣ ΔΙΑΔΙΚΑΣΙΑΣ ΜΥΛΩΝ ΡΟΛΩΝ
Βάση σχεδίου
1. Προδιαγραφή πρώτης ύλης: 80×80×2000mm200x200x2000mm 2. Προδιαγραφή τελικών προϊόντων: Φ10~Φ30mm hot-rolled παραμορφωμένος φραγμός, περικοπή--μήκος 12m 3. Ωριαία παραγωγή: 10t/h |
Κυλώντας διαμόρφωση μύλων τύπων και κυλίσματος
Χαρακτηριστικό εξοπλισμού
1. Η στάση κυλώντας μύλων υιοθετεί το pre-stressed τύπο. Αυτός ο τύπος είναι υψηλός ακαμψία και εύκολος να αλλάξει τον κύλινδρο. 2. Η οδήγηση του μύλου κυλίσματος εφαρμόζει το μειωτή και το ντούμπλεξ υιοθετεί ενωμένο μείωση κιβώτιο ταχυτήτων δύο-βαθμού. Αυτός ο τύπος έχει το ακόλουθο πλεονέκτημα: χαμηλό βάρος, μικρός όγκος, οικονομικό διαστημικό επάγγελμα, χαμηλότερο κόστος και κ.λπ. Υλικό εργαλείο-άξονων: 42CrMo που σφυρηλατείται, εργαλείο υλικό ZG35CrMo ροδών, το κιβώτιο είναι δομικών μερών. 3. Η είσοδος κρεβατιών ψύξης υιοθετεί χωρίς πίνακα κυλίνδρων πνευματικό εισάγοντας τον τύπο, ο οποίος έχει το πλεονέκτημα του ελαφριού εξοπλισμού, απλός, χαμηλού κόστος και εύκολη συντήρηση έναντι του enteringdevice τύπων πιάτων ποδιών. 4. Η κουρά τέλος-καλλιέργειας και πετάγματος πολλαπλάσιος-μήκους υιοθετεί η πνευματική συχνότητα συμπλεκτών ελέγχει την ταχύτητα, rotatory τύπος. Αυτός ο τύπος η κουρά πετάγματος έχει το πλεονέκτημα της χαμηλής δύναμης μηχανών, απλός ηλεκτρικός έλεγχος και χαμηλή επένδυση έναντι της εκκίνησης-στάσης κουράς πετάγματος. 5. Η συσσώρευση υιοθετεί το μηχανικό πνευματικό συνδυασμένο τύπο η αυτόματη μηχανή, και το υλικό για τη συσσώρευση είναι ράβδος καλωδίων Φ6.5mm. |
Εισαγωγή εξοπλισμού διαδικασίας
Το κατάλληλο κρύο κατάλυμα ανύψωσε στην ανάθεση του πίνακα κυλίνδρων από το γερανό για να φθάσει στο τέλος φούρνων της θέρμανσης εκ νέου του φούρνου, κατόπιν για να ωθηθεί στη θέρμανση εκ νέου του φούρνου για τη θέρμανση από τον προωθητή καταλυμάτων. Όταν η θερμοκρασία καταλυμάτων φθάνει σε 1150-1250℃, το κατάλυμα θα εκδιωχτεί του φούρνου από κατάλυμα-έξω τη συσκευή μέσω του πίνακα κυλίνδρων φούρνων έξω και του λειτουργώντας πίνακα κυλίνδρων πριν από τον κυλώντας μύλο, το κατάλυμα θα πάει στον τραχύ κυλώντας μύλο, ενδιάμεσος κυλώντας μύλος και θα τελειώσει τον κυλώντας μύλο βαθμιαία. Τα τελικά προϊόντα θα περάσουν από την παραμένοντη συσκευή θερμικής επεξεργασίας και θα κοπούν από την κουρά πετάγματος πολλαπλάσιος-μήκους και να φθάσουν έπειτα στο δροσίζοντας κρεβάτι για την ψύξη από το δροσίζοντας κρεβάτι που εισάγει τη συσκευή μετά από επιταχύνουν τον πίνακα κυλίνδρων. Μετά από να δροσίσουν, από τη συσκευή εξόδων δροσίζοντας κρεβατιών, τα προϊόντα θα μεταφερθούν run-out στον πίνακα κυλίνδρων, και θα πάνε έπειτα στην κουρά περικοπή--μήκους. Μετά από την κοπή και την επιθεώρηση περικοπή--μήκους, τα τελικά προϊόντα θα μεταφερθούν στην έκταση τελικών προϊόντων από το διαγώνιο υποστήριγμα επιθεώρησης έκτασης τελικών προϊόντων και συλλγμένος έπειτα, που συσσωρεύονται, που ζυγίζονται, επονομαζόμενοι και θα αποθηκευτούν τελικά. |
Κατάλογος εξοπλισμού
Μηχανικό μέρος | |
1 | Ο πυργίσκος κουταλών/το κινούμενες αυτοκίνητο κουταλών/η κουτάλα καθόρισαν την υποστήριξη (που καθορίζεται από τους πελάτες) |
2 | Tundish |
3 | Tundish αυτοκίνητο |
4 | Φόρμα |
5 | Συσκευή δόνησης φορμών |
6 | Συσκευή κίνησης δόνησης |
7 | Προστασία της κάλυψης για τη συσκευή δόνησης |
8 | Δευτεροβάθμιο ψεκάζοντας πλαίσιο ψύξεων |
9 | Δευτεροβάθμιος ψεκάζοντας σωλήνας ψύξεων |
10 | Ψεκάζοντας ακροφύσιο για το δευτεροβάθμιο δροσίζοντας νερό |
11 | Συσκευή κυλίνδρων υποστήριξης για δευτεροβάθμιο και τρίτον την ψύξη |
12 | Απόσυρση που ισιώνει τη μηχανή |
13 | Συσκευή μετάδοσης για την απόσυρση που ισιώνει τη μηχανή |
14 | Καθολική ένωση |
15 | Άκαμπτος πλαστός φραγμός |
16 | Συσκευή αποθήκευσης πλαστών φραγμών |
17 | Κύλινδρος οδηγών για τη συσκευή αποθήκευσης πλαστών φραγμών |
18 | Πίνακας κυλίνδρων παράδοσης καταλυμάτων |
19 | Υδραυλικός προωθητής καταλυμάτων |
20 | Πλατφόρμα για τη συλλογή καταλυμάτων |
21 | Τέμνουσα μηχανή φλογών/υδραυλική κουρά (που καθορίζεται από τους πελάτες) |
Σύστημα ελέγχου Electrics | |
23 | Σύστημα ελέγχου για τη δόνηση φορμών |
24 | Σύστημα ελέγχου για την απόσυρση που ισιώνει τη μηχανή |
25 | Αποτελεσματικό σύστημα ελέγχου για τον πλαστό φραγμό |
28 | Σύστημα ελέγχου για τον πίνακα κυλίνδρων παράδοσης καταλυμάτων |
29 | Σύστημα ελέγχου για το κατάλυμα έξω |
30 | Σύστημα ελέγχου για τον κεντρικό υδραυλικό σταθμό |
Δομή χάλυβα | |
31 | Κύρια πλατφόρμα ρίψεων |
32 | Πλατφόρμα ρίψεων |
33 | Πλατφόρμα για την αποθήκευση πλαστών φραγμών |
Βοηθητικό σύστημα | |

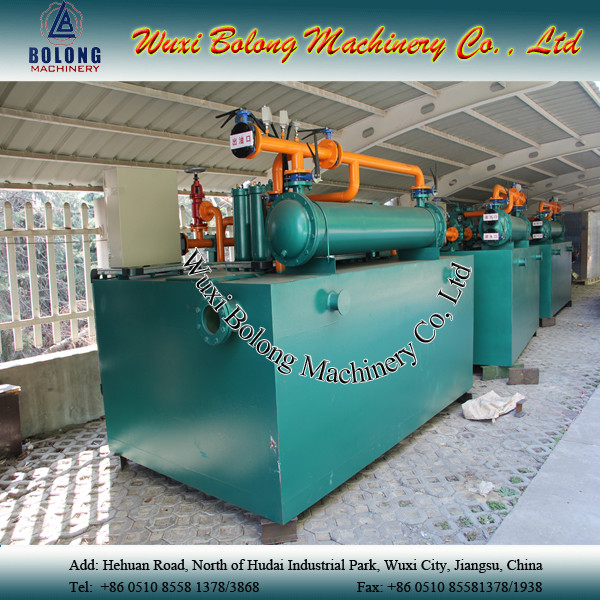

34 | Υδραυλικό σύστημα |
35 | Απαλλαγή της συσκευής για το δευτεροβάθμιο ατμό ψύξεων |
36 | Σύστημα ελέγχου για το δευτεροβάθμιο δροσίζοντας νερό |
37 | Ανασταλμένο κιβώτιο λειτουργίας για την απόσυρση που ισιώνει το μέρος |
38 | Η ειδική διαμόρφωση μπορεί να παρασχεθεί σύμφωνα με τις απαιτήσεις πελατών |
Ομάδα εφαρμοσμένης μηχανικής
