Ελεύθερη γραμμή παραγωγής συνεχών ρίψεων ράβδων Φ8mm 6strands χαλκού οξυγόνου διαδικασίας Upcasting
Σύνθεση εξοπλισμού
Σύνθεση εξοπλισμού
Λειώνοντας φούρνος (υδραυλικός titing τύπος), κρατώντας το φούρνο, που η μηχανή, πλαίσιο ροδών, διπλός πόλος μετατροπής συχνότητας που κουλουριάζει τη μηχανή, σύστημα υδρόψυξης, σύστημα μέτρησης θερμοκρασίας, ηλεκτρικό σύστημα ελέγχου
Κύριες τεχνικές παράμετροι του εξοπλισμού
Φούρνος επαγωγής συχνότητας πυρήνων
|
(1)
|
Ποικιλία παραγωγής |
Ράβδος χαλκού T2 (ηλεκτρολυτικός χαλκός πρώτης ύλης, φωτεινό καλώδιο) |
| (2) |
Τύπος φούρνων:
|
Διπλός συνδεδεμένος φούρνος |
| (3) |
Δομή φούρνων Υδραυλική titing δύναμη φούρνων τήξης |
|
| (4) | Δύναμη φούρνων τήξης |
80KW
|
| (5) | Δύναμη φούρνων εκμετάλλευσης |
80KW
|
| (6) | Έλεγχος θερμοκρασίας | ευφυής |
| (7) | Τάση φούρνων | 380V±10 |
| (8) | Ικανότητα μετασχηματιστών | 210KVA |
| (9) | Συχνότητα φούρνων |
50HZ
|
| (10) | Τρόπος ελέγχου μετασχηματιστών | Έλεγχος επαφέων |
| (11) | Επίπεδο μετασχηματιστών | Level9 |
| (12) | Ποσοστό τήξης |
300KG/H
|
| (13) |
Ικανότητα φούρνων τήξης |
2500kg |
| (14) |
Διάστημα μετάβασης |
500kg |
| (15) |
Ικανότητα φούρνων εκμετάλλευσης |
2500kg |
| (16) |
Πίεση νερού ψύξης |
0.2~0.3MPa |
| (17) |
Comsumption νερού ψύξης |
8m3/h |
| (18) |
Νερό ατυχήματος |
5m3/h |
| (19) |
Θερμοκρασία ύδατος κολπίσκων |
≤35℃ |
| (20) |
Θερμοκρασία ύδατος εξόδου |
≥50~55℃ |
Συνεχής τροχίσκος
| (1) |
Αριθμός ράβδων ρίψης |
6strands |
| (2) |
Προδιαγραφές ράβδων ρίψης |
Φ8 |
| (3) |
Οδηγώντας μέθοδος, έλεγχος PLC |
Σερβο κίνηση εναλλασσόμενου ρεύματος |
| (4) |
Ταχύτητα ρίψης |
0~3000mm/min, Stepless διευθετήσιμο |
| (5) |
Πετώντας πίσσα |
3.0~5.0mm/pitch |
| (6) | Ευαισθησία επιπέδων | <30 |
| (7) | Ταχύτητα ανύψωσης | 50mm/min |
| (8) | Δύναμη σερβο μηχανών |
4.4KW
|
| (9) | Υγρή ακρίβεια καταδίωξης επιπέδων | ±2mm |

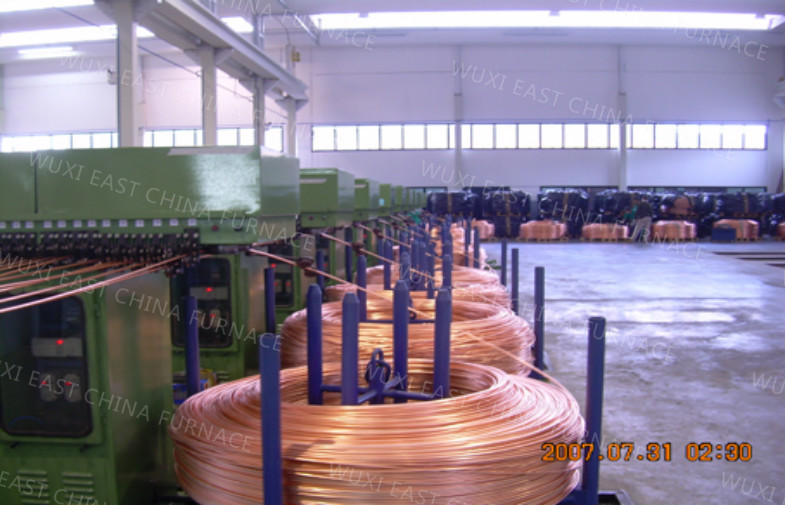

Διπλός πόλος μετατροπής συχνότητας που κουλουριάζει τη μηχανή
| (1) | Το κουλούριασμα | Αυτόματη, μετατροπή συχνότητας |
| Κουλούριασμα της ταχύτητας | 300~2500mm/min | |
|
Ρυθμίστε τον τρόπο |
Ποτενσιόμετρο |
|
| (2) |
Κουλούριασμα του βάρους |
Περίπου 2~3T |
ΚΥΡΙΕΣ ΔΙΑΜΟΡΦΩΣΗ ΕΞΟΠΛΙΣΜΟΥ ΚΑΙ ΣΕΙΡΑ ΑΝΕΦΟΔΙΑΣΜΟΥ
| Όνομα συσκευών | Ποσότητα | Παρατήρηση | ||
| 1 | Φούρνος επαγωγής συχνότητας ισχύος με τον πυρήνα (80KW) | Φούρνος δύο σωμάτων | 1 σύνολο | Σώμα φούρνων, σώμα φούρνων bracke |
| Αισθητήρας | 1 σύνολο | Πυρήνας σιδήρου, σπείρα, υδροθάλαμος, κανάλι 1 | ||
| Κάλυψη φούρνων | 1 σύνολο | |||
| Οικοδομικό υλικό φούρνων | 1 σύνολο | Άμμος χαλαζία, μονώνοντας υλικό, πυρίμαχο τούβλο | ||
| 2 | Ηλεκτρικός έλεγχος φούρνων | Ηλεκτρικός έλεγχος φούρνων | 1 σύνολο | Ένα ηλεκτρικό γραφείο, ένα γραφείο ελέγχου |
| Ανίχνευση θερμοκρασίας φούρνων | 1 σύνολο | Γραφείο επίδειξης με τη θερμοκρασία | ||
| 3 | Σύστημα μέτρησης θερμοκρασίας | Συσκευή παρεκτροπής κολπίσκων νερού | 1 σύνολο | Βαλβίδα, μετρητής πίεσης, κ.λπ. |
| Θερμοκρασία φορμών που ανιχνεύει τη συνέλευση | 1 σύνολο | |||
| Σύνολο θερμοκρασίας ύδατος | 1 σύνολο | |||
| 4 | Μηχανή συνεχών ρίψεων | Τοπ πλαίσιο μηχανών συνεχών ρίψεων μολύβδου | 1 σύνολο | |
| Σερβο μηχανή εναλλασσόμενου ρεύματος και μειωτής ταχύτητας | 1 σύνολο | |||
| Ρόδα οδηγών | 2 σύνολο | |||
| Σύστημα κίνησης Ttraction | 1 σύνολο | |||
| Κρεμώντας συσκευή φορμών | 1 σύνολο | |||
| Κυκλοφορώντας συσκευή υδρόψυξης για τη φόρμα | 1 σύνολο | |||
| 5 | Ηλεκτρικό γραφείο ελέγχου | Κίνηση | 1 σύνολο | |
| Ανθρώπου-μηχανής διεπαφή | 1 σύνολο | |||
| Ελεγκτής PLC | 1 σύνολο | |||
| Ανυψωτικό σύστημα | 1 σύνολο | |||
| Υγρό ακολουθώντας σύστημα επιπέδων | 1 σύνολο | |||
| 6 | Συνέλευση φορμών | Φόρμα ράβδων χαλκού | 2 σύνολο | |
| Γρήγορος συνδετήρας | 4 σύνολο | |||
| Μανίκι προστασίας | 10 σύνολο | Δέκα περιορισμός της από γραφίτη φόρμας | ||
| 7 | Διπλός φραγμός που κουλουριάζει τη μηχανή | Τελεφερίκ | 1 σύνολο | |
| Λαμβάνων δίσκος | 2 σύνολο | |||
ΗΜΕΡΟΜΗΝΙΑ ΤΗΣ ΠΑΡΑΔΟΣΗΣ
Για να παραδοθεί μέσα σε 75 ημέρες μετά από τη σύμβαση γίνεται αποτελεσματικός.
