Κύρια συστατικά
1Μηχανισμός κεφαλής,
2. οκτα-τρύπα διανομέα,
3Μηχανισμός ουράς
4. σύστημα ψύξης,
5Πνευματική απομόρφωση και μηχανισμός στροφής ινγκότ
Παράμετροι προϊόντος
| Τεχνικές προδιαγραφές | |
| Πρότυπο εξοπλισμού | SL06- Q2B-S-B-8/20 |
| Ετήσια παραγωγική ικανότητα | 3000 τόνους |
| Δομή του κλιβάνου | Δυοσωματωτικός συνδυασμένος φούρνος (ένας φούρνος τήξης και ένας φούρνος συγκράτησης) |
| Άλλα από τα είδη της κλάσης 8403 | 6 |
| Διάμετρος ράβδου χύτευσης | φ8mm~φ20mm |
| Ταχύτητα προς τα πάνω | 0~2600mm/min |
| Ανώτατη στάση | 3~6mm ρυθμιζόμενο |
| Συχνότητα έλξης | 0~800/min |
| Μέθοδος έλξης | Μοναδική έλξη με μηχανοκίνητο κινητήρα |
| Ετήσια εργάσιμη ώρα | 7920h |
| Προδιαγραφές κυλίνδρων λήψης | φ900 × φ1550 × 800 (mm) |
| Βάρος πρόσληψης | ≤ 3000 kg |
| Διάταξη | 380V, 50Hz |
| Εγκατεστημένη χωρητικότητα | 325kVA |
| Ταχύτητα τήξης του χαλκού | 400 kg/ώρα |
| Μέγιστη ισχύς | 180 ~ 200 kW |
| Καταναλώσεις για ένα τόνο ράβδου χαλκού | 1) ηλεκτρική ενέργεια: ≤ 350 kWh/t |
| 2) άνθρακα: ≤ 15 kg | |
| Μέθοδος ανάληψης | Επικοινωνίες με ηλεκτρονικές συσκευές |
| Υλικό τροφής | Τροφοδοσία με ηλεκτρικό ανυψωτήρα της πλακέτας του καθοδίου |
| Μέθοδος οδήγησης του συστήματος ανάβασης | Ο σιδερένιος άξονας της αρθρώσεως κάνει τον ρόλο έλξης να κινείται από ράβδους.Οι κυλίνδροι έλξης κινούνται από ζώνη ταχυτήτων σε φάση χωρίς διακοπή. |
| Η μέθοδος συμπίεσης της επάνω χύτευσης της ράβδου χαλκού | Πίεση με πνευματικό κύλινδρο |
| Η μέθοδος ελέγχου του ελεγκτή | Ελέγχεται με οθόνη αφής |
| Ηλεκτρική λειτουργία κλιβάνου | Ηλεκτρικός ρυθμιστής τάσης (με τριστάσιο ισορροπία) |
Περιγραφή του προϊόντος

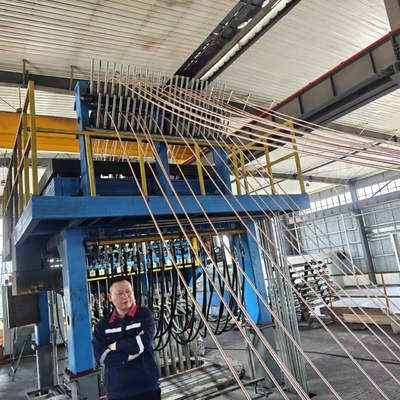

Το Up Ward Continuous Casting Machine είναι μια νέα τεχνολογία για την παραγωγή ράβδου χαλκού χωρίς οξυγόνο, σωλήνα και επίπεδο δοχείο σε ένα μήκος rewet.Η παραγωγή των χαλκού και των προφίλ του χωρίς οξυγόνο και με υψηλή αγωγιμότητα και
Η νέα μέθοδος είναι χαμηλότερη σε κεφαλαιακές επενδύσεις, εύκολη στη λειτουργία, οικονομική στην παραγωγή.
Η παραγωγή, η ευελιξία στην αλλαγή του μεγέθους της παραγωγής, η μη αύξηση του ρυθμού παραγωγής.
Καθοδική μονάδα χαλκού (πίναλος) →κηλίδα επαγωγής ((χύτευση χαλκού→μείωση→κρατηρία λιωμένου χαλκού)→ρίψη
Ο μηχανισμός ρίχνει ράβδους (ο χαλκός κρυσταλλώνεται και στερεώνεται)→Απορρόφηση→Παραγωγή ή για περαιτέρω επεξεργασία.
Ⅰ..Οι κύριες τεχνικές παραμέτρους του εξοπλισμού
| 1 | Φούρνος τήξης: | |
| 1.1 | Συνολική χωρητικότητα του κλιβάνου | 5.0Τ |
| 1.2 | Πραγματική χωρητικότητα του κλιβάνου | 2.5Τ |
| 1.3 | Τεχνολογία | 380V |
| 1.4 | Δύναμη του φούρνου | 600KW |
| 1.5 | Ταχύτητα τήξης | 2 τόνους/ώρα |
| 1.6 | Συντελεστής ισχύος μετά την αντιστάθμιση: | 0.95-1.0 |
| 1.7 | Αριθμός φάσεων και τρόπος σύνδεσης του επαγωγού: |
Μονόφαση σειράς σύνδεσης |
| 1.8 | Ονομαστική ισχύς του μετασχηματιστή: |
Αυτομετασχηματιστής με ψύξη νερού 900 KVA (380 V εισερχόμενη γραμμή, τριφασική, |
| 1.9 | λειτουργία ψύξης κυλίνδρων: | Ψύξη με νερό |
| 1.10 | Κατανάλωση νερού ψύξης: | 5 μέτρα3/h |
| 1.11 | Μέγιστη θερμοκρασία του κλιβάνου: | 1500°C |
| 2 | Τμήμα καμίνου υποστήριξης |
|
| 2.1 | Η πραγματική χωρητικότητα του κλιβάνου: | 4.0Τ |
| 2.2 | Η πραγματική ικανότητα χύτευσης: | Λιγότερο από 85 dB |
| 2.3 | Ονομαστική τάση: | 380V |
| 2.4 | Ονομαστική ισχύς: | 250 kW |
| 2.5 | Ονομαστική ισχύς του μετασχηματιστή: |
Αυτομετασχηματιστής 400 KVA με ψύξη με νερό (380V εισερχόμενη γραμμή, τριστάσης, μη φορτωμένη σταδιακή ρύθμιση τάσης). |
| 2.6 | Συντελεστής ισχύος μετά την αντιστάθμιση: | 0.95-1.0 |
| 2.7 | Ακριβότητα ελέγχου της θερμοκρασίας: | ± 8°C |
| 2.8 | Μέγιστη θερμοκρασία του κλιβάνου: | 1300°C |
| 2.9 | Τρόπος ψύξης τροχιάς: |
Ψύξη με νερό |
| 3 | Σκουπίδια | |
| 3.1 | πλάτος | 330- 500 χιλιοστά |
| 3.2 | πάχος | 16-20 χιλιοστά. |
| 3.3 | Υλικό | 1Cr18Ni9Ti από ανοξείδωτο χάλυβα, επικαλυμμένο με χάλκινο θάμνο (κατασκευασμένο από χάλκινο T2) |
| 4 | Επαρχιακή συσκευή ψύξης | |
| 4.1 | Κατανάλωση νερού: | 3m 3/h |
| 4.2 | Πίεση νερού: | 0.2-0.3Mpa |
| 5 | Μηχανή ανάληψης | |
| 5.1 | Μέγιστη δύναμη ώθησης και έλξης: | 50KN |
| 5.2 | Ταχύτητα: | Ταχύτητα: |
| 5.3 | Ελάχιστο εύρος ροής: |
0.1 mm |
| 5.4 | Σύντομη διάρκεια αναμονής | 0.01S |
| 5.5 | Σερβοκινητήρας εναλλασσόμενου ρεύματος: | κινητήρας Siemens (11KW) |
| 5.6 | Ονομαστική ταχύτητα περιστροφής του κινητήρα: | 3000 r/min |
| 5.7 | Στατική ροπή: | △Tw= 60K Mo (σε 60) 70N-M |
| 6 |
Μηχανή υδραυλικής κούρεσης άνω με διπλό τσεκούρι:
|
|
| 6.1 | Δύναμη κοπής: | 600KN |
| 6.2 | πάχος κοπής: | 20 χιλιοστά |
| 6.3 | πλάτος κοπής: | 500 χιλιοστά |
| 6.4 | Ταχύτητα κοπής: |
0- 5 mm/s |
| 6.5 | Στροφή κοπής: | 80 χιλιοστά |
| 6.6 | Μέγιστη επιπλέον κίνηση της μηχανής κοπής: | 200 χιλιοστά |
| 7 | Μονάδα μηχανής κυλίνδρων | |
| 7.1 | Δύναμη: | 5.5KW |
| 7.2 | Ταχύτητα περιστροφής: | 1420 r/min |
| 7.3 | Στροφή μετατόπισης τροχιάς: | 800 χιλιοστά |
| 8 | Υδραυλικός σταθμός | |
| 8.1 |
Δύναμη κινητήρα υδραυλικού σταθμού για φούρνο τήξης και φούρνο συγκράτησης:
|
2 × 7,5 kW |
| 8.2 | Δύναμη κινητήρα υδραυλικού σταθμού για μηχανή ανάληψης: | 2 × 7,5 kW |
| 8.3 | Δύναμη κινητήρα υδραυλικής αντλίας για μηχανή κοπής άνω: |
2 × 11KW
|
| 8.4 | Δύναμη κινητήρα υδραυλικής αντλίας για τροχιά: | 2 × 7,5 kW |
Ⅱ.Πρόοδος
Burdening (Returns should be baled) → Smelting furnace → Chemical analysis → Heating up the sealed launder → Crystallizer → Primary cooling → Secondary cooling → Withdrawal machine → Shearing machine →Coiler
Επιλέξτε τις πρώτες ύλες σύμφωνα με το έγγραφο της διαδικασίας, καθορίστε τη διαδικασία τροφοδοσίας σύμφωνα με τα σημεία τήξης των μεταλλικών στοιχείων, τις αναλογίες φορτίου του φούρνου,και δυσκολία οξείδωσης και απώλειες καύσηςΚατά τη διάρκεια της τήξης, προστίθενται στο φούρνο ορισμένα υλικά κάλυψης πάχους, τα οποία συμπληρώνονται εγκαίρως.Όταν το λιωμένο χαλκό στο εσωτερικό του φούρνου φτάνει τη θερμοκρασία κτύπησης, εργαστηριακή δοκιμή της σύνθεσης του λιωμένου χαλκού μέσα στο φούρνο.διατηρεί περίπου 800 kg λιωμένου χαλκού μέσα στο φούρνοΜεταφέρετε το λιωμένο χαλκό (λιωμένο και καλά ρυθμισμένο στο θάλαμο τήξης) μέσα από το σφραγισμένο πλυντήριο στο φούρνο αποθήκευσης, ελέγξτε τη θερμοκρασία του λιωμένου χαλκού,διατηρεί το λιωμένο χαλκό στο εσωτερικό του κλιβάνου αποθήκευσης στη θερμοκρασία χύτευσης και σε ορισμένο εύρος επιπέδωνΥπό την επίδραση του επιπέδου, ο λιωμένος χαλκός ρέει στον κρυσταλλωτή και κρυσταλλώνεται σε πλακέτα τύπου χαλκού μέσω πρωτογενούς ψύξης από κρυσταλλωτή.Υπό τη συνεχή ανάληψη με μηχανή ανάληψηςΤο δευτερογενές σύστημα ψύξης εγκαθίσταται στην έξοδο της πλάκας και ο ρυθμός ροής του νερού ψύξης ρυθμίζεται.Ο κύριος σκοπός της εφαρμογής αυτών των μέτρων ελέγχου είναι η εξασφάλιση της θερμοκρασίας κρυστάλλωσης καθώς και η σταθεροποίηση των παραμέτρων της διαδικασίας.Η απομάκρυνση της λωρίδας πραγματοποιείται με τη βοήθεια του συσπειρωτή και ο χρόνος τραβήγματος, στάσης και αντίστροφης ώθησης από τον συσπειρωτή είναι συνεχώς ρυθμιζόμενος.Η βέλτιστη παράμετρος ελέγχου θα πρέπει να καθορίζεται και να προσαρμόζεται έγκαιρα σύμφωνα με τα διάφορα υλικάΗ σχεδίαση ελέγχεται από πρόγραμμα PLC, συνειδητοποιώντας κυκλικές ενέργειες σχεδίασης, στάσης και αντίστροφης ώθησης.
ⅢΠροδιαγραφές
1Τύποι προδιαγραφών χύτευσης
* Ποικιλία παραγωγής: λωρίδες κράματος βάσης χαλκού (Cu-Ni)
2. Προδιαγραφή της σπείρας του τελικού προϊόντος
2.1 Αριθμός σημείων: 1 λωρίδα
2.2 Διάμετρος λαβίδας: 380 mm-500 mm
2.3 Μοντέλο πάχους: 60 mm
2.4 Εσωτερική διάμετρος τροχιάς: ελάχιστο Φ 600-800 mm
2.5 Εξωτερική διάμετρος τροχιάς: μέγιστο Φ1800mm
2.6 Μέγιστο βάρος τροχιάς: μέγιστο: 6000kg
3Η εγγυημένη αξία της διαφοράς πάχους των σκελετών
3.1 Διαφορά διατομής πάχους του σκελετού: < 0,75 mm ̇ 0,3 (μετά την τροποποίηση του καλούπιου)
3.2 Διαφορά διαμήκους πάχους του σκελετού: <0,3 mm (μετά την τροποποίηση του καλούπιου)
3.3 Μέση κατανάλωση ενέργειας για τήξη με φούρνο τήξης: 250-380kwh/t
3.4 Μέση κατανάλωση ενέργειας για τη διατήρηση της θερμοκρασίας από τον κλιματιστικό φούρνο: 50-80kwh/t
3.5 Μέγιστη δύναμη ώθησης και έλξης: 50KN
3.6 Περιοχή ταχύτητας σπρώξεως και σύρσης: 1,5-70 mm/s
3.7 Μέση μέγιστη ταχύτητα χύτευσης: 300 mm/min
3.8 Μέγιστη δύναμη κοπής υδραυλικής κοπής: 600KN
3.9 Ταχύτητα περιστροφής του περιστροφέα: 750 mm/min
Ⅳ. Κατάλογος εξαρτημάτων εξοπλισμού
| - Όχι, όχι, όχι. | Ονομασία εξοπλισμού | Μονάδα | Ποσότητα ΕΠΕ |
| 1 | Φούρνοι τήξης με επαγωγή γραμμικής συχνότητας (συμπεριλαμβανομένων των αυλών τήξης και των υλικών επένδυσης) | σύνολο | 1 |
| 2 | Σίδηρος πυρήνας, υδρατρείο και τροχιάς του κλιβάνου τήξης | σύνολο | 1 |
| 3 | Τουντισμός | σύνολο | 1 |
| 4 | Φούρνοι υποστήριξης με επαγωγή γραμμικής συχνότητας (συμπεριλαμβανομένων των σωλήνων τήξης και των υλικών κατασκευής επένδυσης) | σύνολο | 1 |
| 5 | Σιδερένιο πυρήνα, υδρατρείο και τροχιά του κλιβάνου | σύνολο | 1 |
| 6 | Σχήμα για επένδυση κτιρίου | σύνολο | 1 |
| 7 | Κρυσταλλωτής | σύνολο | 2 |
| 8 | Σχήμα γραφίτη | σύνολο | 1 |
| 9 | Σχήμα σφράγισης από χάλυβα κρυσταλλωτή | σύνολο | 1 |
| 10 | Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συλλεκτών | σύνολο | 1 |
| 11 | Φανταστική πινακίδα | σύνολο | 1 |
| 12 | Συσκευή διανομής ψύξης νερού για κρυσταλλωτή | σύνολο | 1 |
| 13 | Επαρχιακή συσκευή ψύξης | σύνολο | 1 |
| 14 | Μηχανή ανάληψης | σύνολο | 1 |
| 15 | Μηχανή κοπής υδραυλικής παρακολούθησης | σύνολο | 1 |
| 16 | Χωρίς πυρήνα σπείρα | σύνολο | 2 |
| 17 | Υδατοψυγμένα καλώδια για καμίνους τήξης | σύνολο | 1 |
| 18 | Υδραυλικό σύστημα | Ολοκληρωμένο σύνολο | 1 |
| 19 | Ηλεκτρικό σύστημα ελέγχου | Ολοκληρωμένο σύνολο | 1 |
| 20 | Μετασχηματιστή ρύθμισης (χωρίς φορτίο, σταδιακό) για καμίνους τήξης | σύνολο | 1 |
| 21 | Μετασχηματιστή ρύθμισης (χωρίς φορτίο, σταδιακό) για φούρνο υποστήριξης | σύνολο | 1 |
| 22 | Προστατευτική διάταξη αερίου | σύνολο | 1 |
| 23 | Θερμόμετρος επιφανειακής θερμοκρασίας | σύνολο | 1 |
| 24 | Ειδικά εργαλεία για μηχανήματα |
